1，设计模式概述

1.1 软件设计模式的产生背景

“设计模式”最初并不是出现在软件设计中，而是被用于建筑领域的设计中。

1977年美国著名建筑大师、加利福尼亚大学伯克利分校环境结构中心主任克里斯托夫·亚历山大（Christopher Alexander）在他的著作《建筑模式语言：城镇、建筑、构造》中描述了一些常见的建筑设计问题，并提出了 253 种关于对城镇、邻里、住宅、花园和房间等进行设计的基本模式。

1990年软件工程界开始研讨设计模式的话题，后来召开了多次关于设计模式的研讨会。直到1995 年，艾瑞克·伽马（ErichGamma）、理査德·海尔姆（Richard Helm）、拉尔夫·约翰森（Ralph Johnson）、约翰·威利斯迪斯（John Vlissides）等 4 位作者合作出版了《设计模式：可复用面向对象软件的基础》一书，在此书中收录了 23 个设计模式，这是设计模式领域里程碑的事件，导致了软件设计模式的突破。这 4 位作者在软件开发领域里也以他们的“四人组”（Gang of Four，GoF）著称。

1.2 软件设计模式的概念

软件设计模式（Software Design Pattern），又称设计模式，是一套被反复使用、多数人知晓的、经过分类编目的、代码设计经验的总结。它描述了在软件设计过程中的一些不断重复发生的问题，以及该问题的解决方案。也就是说，它是解决特定问题的一系列套路，是前辈们的代码设计经验的总结，具有一定的普遍性，可以反复使用。

1.3 学习设计模式的必要性

设计模式的本质是面向对象设计原则的实际运用，是对类的封装性、继承性和多态性以及类的关联关系和组合关系的充分理解。

正确使用设计模式具有以下优点。

可以提高程序员的思维能力、编程能力和设计能力。
使程序设计更加标准化、代码编制更加工程化，使软件开发效率大大提高，从而缩短软件的开发周期。
使设计的代码可重用性高、可读性强、可靠性高、灵活性好、可维护性强。

1.4 设计模式分类

创建型模式

用于描述“怎样创建对象”，它的主要特点是“将对象的创建与使用分离”。GoF（四人组）书中提供了单例、原型、工厂方法、抽象工厂、建造者等 5 种创建型模式。
结构型模式

用于描述如何将类或对象按某种布局组成更大的结构，GoF（四人组）书中提供了代理、适配器、桥接、装饰、外观、享元、组合等 7 种结构型模式。
行为型模式

用于描述类或对象之间怎样相互协作共同完成单个对象无法单独完成的任务，以及怎样分配职责。GoF（四人组）书中提供了模板方法、策略、命令、职责链、状态、观察者、中介者、迭代器、访问者、备忘录、解释器等 11 种行为型模式。

2，UML图

统一建模语言（Unified Modeling Language，UML）是用来设计软件的可视化建模语言。它的特点是简单、统一、图形化、能表达软件设计中的动态与静态信息。

UML 从目标系统的不同角度出发，定义了用例图、类图、对象图、状态图、活动图、时序图、协作图、构件图、部署图等 9 种图。

2.1 类图概述

类图(Class diagram)是显示了模型的静态结构，特别是模型中存在的类、类的内部结构以及它们与其他类的关系等。类图不显示暂时性的信息。类图是面向对象建模的主要组成部分。

2.2 类图的作用

在软件工程中，类图是一种静态的结构图，描述了系统的类的集合，类的属性和类之间的关系，可以简化了人们对系统的理解；
类图是系统分析和设计阶段的重要产物，是系统编码和测试的重要模型。

2.3 类图表示法

2.3.1 类的表示方式

在UML类图中，类使用包含类名、属性(field) 和方法(method) 且带有分割线的矩形来表示，比如下图表示一个Employee类，它包含name,age和address这3个属性，以及work()方法。

属性/方法名称前加的加号和减号表示了这个属性/方法的可见性，UML类图中表示可见性的符号有三种：

+：表示public
-：表示private
#：表示protected

属性的完整表示方式是： 可见性名称：类型 [ = 缺省值]

方法的完整表示方式是： 可见性名称(参数列表) [ ：返回类型]

注意：

1，中括号中的内容表示是可选的

2，也有将类型放在变量名前面，返回值类型放在方法名前面

举个栗子：

上图Demo类定义了三个方法：

method()方法：修饰符为public，没有参数，没有返回值。
method1()方法：修饰符为private，没有参数，返回值类型为String。
method2()方法：修饰符为protected，接收两个参数，第一个参数类型为int，第二个参数类型为String，返回值类型是int。

2.3.2 类与类之间关系的表示方式

2.3.2.1 关联关系

关联关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。我们先介绍一般关联。

关联又可以分为单向关联，双向关联，自关联。

1，单向关联

在UML类图中单向关联用一个带箭头的实线表示。上图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现。

2，双向关联

从上图中我们很容易看出，所谓的双向关联就是双方各自持有对方类型的成员变量。

在UML类图中，双向关联用一个不带箭头的直线表示。上图中在Customer类中维护一个List<Product>，表示一个顾客可以购买多个商品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。

3，自关联

自关联在UML类图中用一个带有箭头且指向自身的线表示。上图的意思就是Node类包含类型为Node的成员变量，也就是“自己包含自己”。

2.3.2.2 聚合关系

聚合关系是关联关系的一种，是强关联关系，是整体和部分之间的关系。

聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。例如，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。

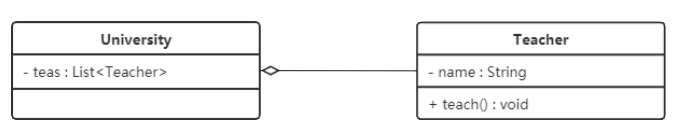

在 UML 类图中，聚合关系可以用带空心菱形的实线来表示，菱形指向整体。下图所示是大学和教师的关系图：

2.3.2.3 组合关系

组合表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系。

在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。例如，头和嘴的关系，没有了头，嘴也就不存在了。

在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体。下图所示是头和嘴的关系图：

2.3.2.4 依赖关系

依赖关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。

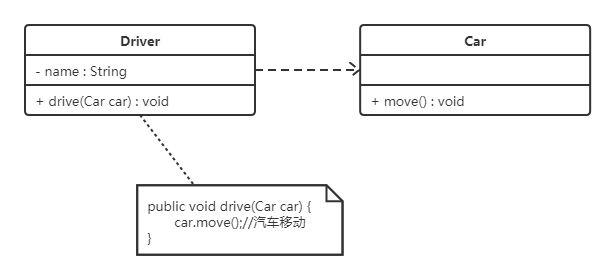

在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。下图所示是司机和汽车的关系图，司机驾驶汽车：

2.3.2.5 继承关系

继承关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系。

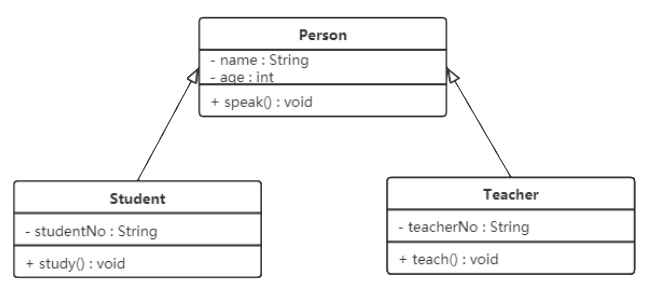

在 UML 类图中，泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。在代码实现时，使用面向对象的继承机制来实现泛化关系。例如，Student 类和 Teacher 类都是 Person 类的子类，其类图如下图所示：

2.3.2.6 实现关系

实现关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

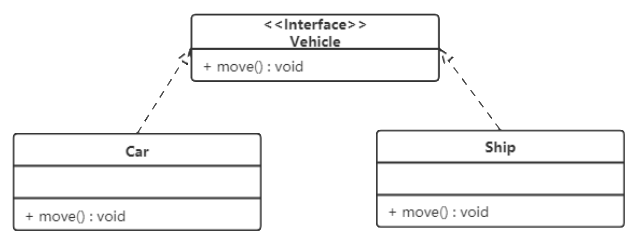

在 UML 类图中，实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。例如，汽车和船实现了交通工具，其类图如图 9 所示。

3，软件设计原则

在软件开发中，为了提高软件系统的可维护性和可复用性，增加软件的可扩展性和灵活性，程序员要尽量根据6条原则来开发程序，从而提高软件开发效率、节约软件开发成本和维护成本。

3.1 开闭原则

对扩展开放，对修改关闭。在程序需要进行拓展的时候，不能去修改原有的代码，实现一个热插拔的效果。简言之，是为了使程序的扩展性好，易于维护和升级。

想要达到这样的效果，我们需要使用接口和抽象类。

因为抽象灵活性好，适应性广，只要抽象的合理，可以基本保持软件架构的稳定。而软件中易变的细节可以从抽象派生来的实现类来进行扩展，当软件需要发生变化时，只需要根据需求重新派生一个实现类来扩展就可以了。

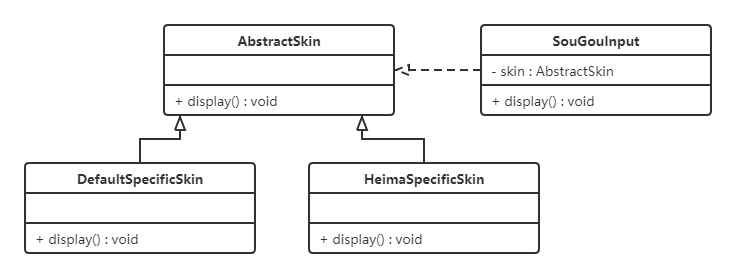

下面以 搜狗输入法 的皮肤为例介绍开闭原则的应用。

【例】搜狗输入法 的皮肤设计。

分析：搜狗输入法 的皮肤是输入法背景图片、窗口颜色和声音等元素的组合。用户可以根据自己的喜爱更换自己的输入法的皮肤，也可以从网上下载新的皮肤。这些皮肤有共同的特点，可以为其定义一个抽象类（AbstractSkin），而每个具体的皮肤（DefaultSpecificSkin和HeimaSpecificSkin）是其子类。用户窗体可以根据需要选择或者增加新的主题，而不需要修改原代码，所以它是满足开闭原则的。

3.2 里氏代换原则

里氏代换原则是面向对象设计的基本原则之一。

里氏代换原则：任何基类可以出现的地方，子类一定可以出现。通俗理解：子类可以扩展父类的功能，但不能改变父类原有的功能。换句话说，子类继承父类时，除添加新的方法完成新增功能外，尽量不要重写父类的方法。

如果通过重写父类的方法来完成新的功能，这样写起来虽然简单，但是整个继承体系的可复用性会比较差，特别是运用多态比较频繁时，程序运行出错的概率会非常大。

下面看一个里氏替换原则中经典的一个例子

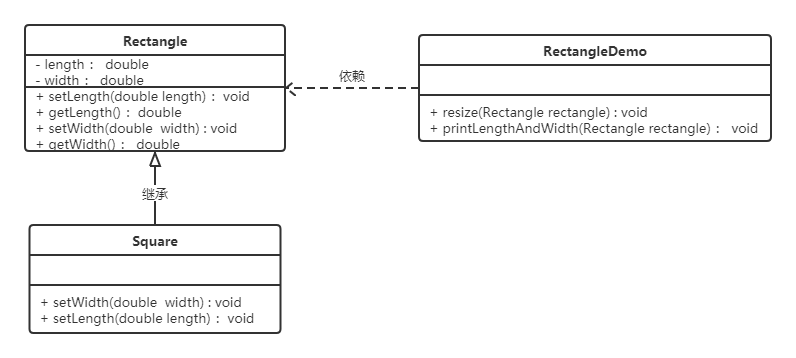

【例】正方形不是长方形。

在数学领域里，正方形毫无疑问是长方形，它是一个长宽相等的长方形。所以，我们开发的一个与几何图形相关的软件系统，就可以顺理成章的让正方形继承自长方形。

代码如下：

长方形类（Rectangle）：

public class Rectangle {
    private double length;
    private double width;

    public double getLength() {
        return length;
    }

    public void setLength(double length) {
        this.length = length;
    }

    public double getWidth() {
        return width;
    }

    public void setWidth(double width) {
        this.width = width;
    }
}

正方形（Square）：

由于正方形的长和宽相同，所以在方法setLength和setWidth中，对长度和宽度都需要赋相同值。

public class Square extends Rectangle {

    public void setWidth(double width) {
        super.setLength(width);
        super.setWidth(width);
    }

    public void setLength(double length) {
        super.setLength(length);
        super.setWidth(length);
    }
}

类RectangleDemo是我们的软件系统中的一个组件，它有一个resize方法依赖基类Rectangle，resize方法是RectandleDemo类中的一个方法，用来实现宽度逐渐增长的效果。

public class RectangleDemo {

    public static void resize(Rectangle rectangle) {
        while (rectangle.getWidth() <= rectangle.getLength()) {
            rectangle.setWidth(rectangle.getWidth() + 1);
        }
    }

    //打印长方形的长和宽
    public static void printLengthAndWidth(Rectangle rectangle) {
        System.out.println(rectangle.getLength());
        System.out.println(rectangle.getWidth());
    }

    public static void main(String[] args) {
        Rectangle rectangle = new Rectangle();
        rectangle.setLength(20);
        rectangle.setWidth(10);
        resize(rectangle);
        printLengthAndWidth(rectangle);

        System.out.println("============");

        Rectangle rectangle1 = new Square();
        rectangle1.setLength(10);
        resize(rectangle1);
        printLengthAndWidth(rectangle1);
    }
}

我们运行一下这段代码就会发现，假如我们把一个普通长方形作为参数传入resize方法，就会看到长方形宽度逐渐增长的效果，当宽度大于长度,代码就会停止，这种行为的结果符合我们的预期；假如我们再把一个正方形作为参数传入resize方法后，就会看到正方形的宽度和长度都在不断增长，代码会一直运行下去，直至系统产生溢出错误。所以，普通的长方形是适合这段代码的，正方形不适合。
我们得出结论：在resize方法中，Rectangle类型的参数是不能被Square类型的参数所代替，如果进行了替换就得不到预期结果。因此，Square类和Rectangle类之间的继承关系违反了里氏代换原则，它们之间的继承关系不成立，正方形不是长方形。

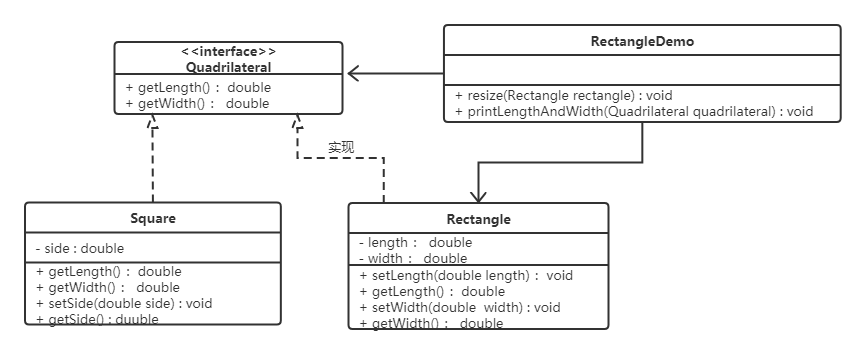

如何改进呢？此时我们需要重新设计他们之间的关系。抽象出来一个四边形接口(Quadrilateral)，让Rectangle类和Square类实现Quadrilateral接口

3.3 依赖倒转原则

高层模块不应该依赖低层模块，两者都应该依赖其抽象；抽象不应该依赖细节，细节应该依赖抽象。简单的说就是要求对抽象进行编程，不要对实现进行编程，这样就降低了客户与实现模块间的耦合。

下面看一个例子来理解依赖倒转原则

【例】组装电脑

现要组装一台电脑，需要配件cpu，硬盘，内存条。只有这些配置都有了，计算机才能正常的运行。选择cpu有很多选择，如Intel，AMD等，硬盘可以选择希捷，西数等，内存条可以选择金士顿，海盗船等。

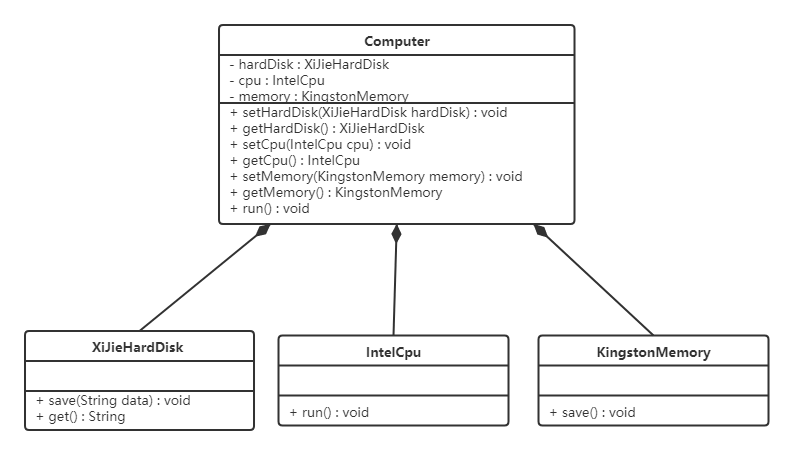

类图如下：

代码如下：

希捷硬盘类（XiJieHardDisk）:

public class XiJieHardDisk implements HardDisk {

    public void save(String data) {
        System.out.println("使用希捷硬盘存储数据" + data);
    }

    public String get() {
        System.out.println("使用希捷希捷硬盘取数据");
        return "数据";
    }
}

Intel处理器（IntelCpu）：

public class IntelCpu implements Cpu {

    public void run() {
        System.out.println("使用Intel处理器");
    }
}

金士顿内存条（KingstonMemory）：

public class KingstonMemory implements Memory {

    public void save() {
        System.out.println("使用金士顿作为内存条");
    }
}

电脑（Computer）：

public class Computer {

    private XiJieHardDisk hardDisk;
    private IntelCpu cpu;
    private KingstonMemory memory;

    public IntelCpu getCpu() {
        return cpu;
    }

    public void setCpu(IntelCpu cpu) {
        this.cpu = cpu;
    }

    public KingstonMemory getMemory() {
        return memory;
    }

    public void setMemory(KingstonMemory memory) {
        this.memory = memory;
    }

    public XiJieHardDisk getHardDisk() {
        return hardDisk;
    }

    public void setHardDisk(XiJieHardDisk hardDisk) {
        this.hardDisk = hardDisk;
    }

    public void run() {
        System.out.println("计算机工作");
        cpu.run();
        memory.save();
        String data = hardDisk.get();
        System.out.println("从硬盘中获取的数据为：" + data);
    }
}

测试类（TestComputer）：

测试类用来组装电脑。

public class TestComputer {
    public static void main(String[] args) {
        Computer computer = new Computer();
        computer.setHardDisk(new XiJieHardDisk());
        computer.setCpu(new IntelCpu());
        computer.setMemory(new KingstonMemory());

        computer.run();
    }
}

上面代码可以看到已经组装了一台电脑，但是似乎组装的电脑的cpu只能是Intel的，内存条只能是金士顿的，硬盘只能是希捷的，这对用户肯定是不友好的，用户有了机箱肯定是想按照自己的喜好，选择自己喜欢的配件。

根据依赖倒转原则进行改进：

代码我们只需要修改Computer类，让Computer类依赖抽象（各个配件的接口），而不是依赖于各个组件具体的实现类。

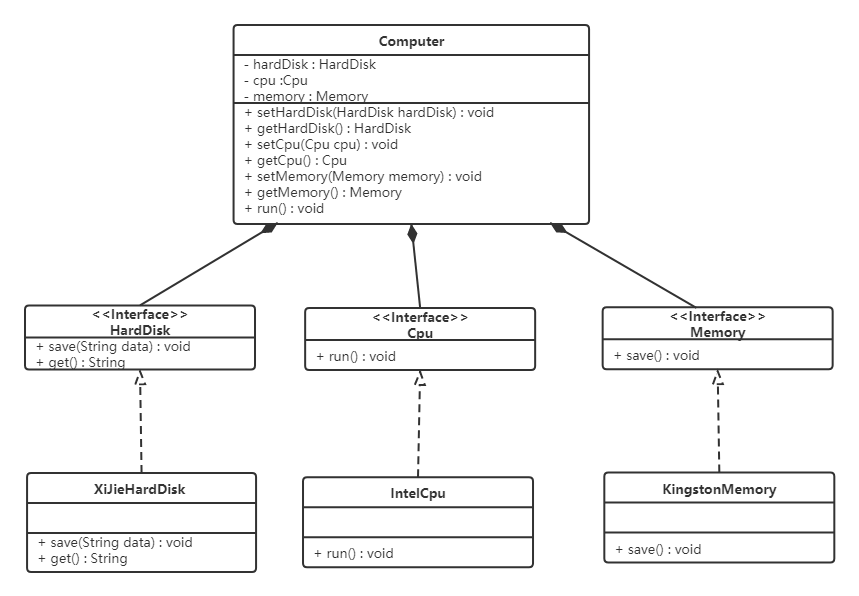

类图如下：

电脑（Computer）：

public class Computer {

    private HardDisk hardDisk;
    private Cpu cpu;
    private Memory memory;

    public HardDisk getHardDisk() {
        return hardDisk;
    }

    public void setHardDisk(HardDisk hardDisk) {
        this.hardDisk = hardDisk;
    }

    public Cpu getCpu() {
        return cpu;
    }

    public void setCpu(Cpu cpu) {
        this.cpu = cpu;
    }

    public Memory getMemory() {
        return memory;
    }

    public void setMemory(Memory memory) {
        this.memory = memory;
    }

    public void run() {
        System.out.println("计算机工作");
    }
}

面向对象的开发很好的解决了这个问题，一般情况下抽象的变化概率很小，让用户程序依赖于抽象，实现的细节也依赖于抽象。即使实现细节不断变动，只要抽象不变，客户程序就不需要变化。这大大降低了客户程序与实现细节的耦合度。

3.4 接口隔离原则

客户端不应该被迫依赖于它不使用的方法；一个类对另一个类的依赖应该建立在最小的接口上。

下面看一个例子来理解接口隔离原则

【例】安全门案例

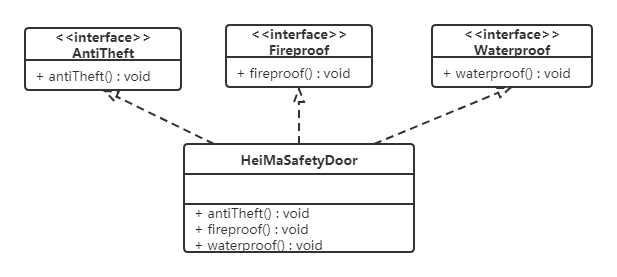

我们需要创建一个黑马品牌的安全门，该安全门具有防火、防水、防盗的功能。可以将防火，防水，防盗功能提取成一个接口，形成一套规范。类图如下：

上面的设计我们发现了它存在的问题，黑马品牌的安全门具有防盗，防水，防火的功能。现在如果我们还需要再创建一个传智品牌的安全门，而该安全门只具有防盗、防水功能呢？很显然如果实现SafetyDoor接口就违背了接口隔离原则，那么我们如何进行修改呢？看如下类图：

代码如下：

AntiTheft（接口）：

1
2
3

public interface AntiTheft {
    void antiTheft();
}

Fireproof（接口）：

1
2
3

public interface Fireproof {
    void fireproof();
}

Waterproof（接口）：

1
2
3

public interface Waterproof {
    void waterproof();
}

HeiMaSafetyDoor（类）：

public class HeiMaSafetyDoor implements AntiTheft,Fireproof,Waterproof {
    public void antiTheft() {
        System.out.println("防盗");
    }

    public void fireproof() {
        System.out.println("防火");
    }


    public void waterproof() {
        System.out.println("防水");
    }
}

ItcastSafetyDoor（类）：

public class ItcastSafetyDoor implements AntiTheft,Fireproof {
    public void antiTheft() {
        System.out.println("防盗");
    }

    public void fireproof() {
        System.out.println("防火");
    }
}

3.5 迪米特法则

迪米特法则又叫最少知识原则。

只和你的直接朋友交谈，不跟“陌生人”说话（Talk only to your immediate friends and not to strangers）。

其含义是：如果两个软件实体无须直接通信，那么就不应当发生直接的相互调用，可以通过第三方转发该调用。其目的是降低类之间的耦合度，提高模块的相对独立性。

迪米特法则中的“朋友”是指：当前对象本身、当前对象的成员对象、当前对象所创建的对象、当前对象的方法参数等，这些对象同当前对象存在关联、聚合或组合关系，可以直接访问这些对象的方法。

下面看一个例子来理解迪米特法则

【例】明星与经纪人的关系实例

明星由于全身心投入艺术，所以许多日常事务由经纪人负责处理，如和粉丝的见面会，和媒体公司的业务洽淡等。这里的经纪人是明星的朋友，而粉丝和媒体公司是陌生人，所以适合使用迪米特法则。

类图如下：

代码如下：

明星类（Star）

public class Star {
    private String name;

    public Star(String name) {
        this.name=name;
    }

    public String getName() {
        return name;
    }
}

粉丝类（Fans）

public class Fans {
    private String name;

    public Fans(String name) {
        this.name=name;
    }

    public String getName() {
        return name;
    }
}

媒体公司类（Company）

public class Company {
    private String name;

    public Company(String name) {
        this.name=name;
    }

    public String getName() {
        return name;
    }
}

经纪人类（Agent）

public class Agent {
    private Star star;
    private Fans fans;
    private Company company;

    public void setStar(Star star) {
        this.star = star;
    }

    public void setFans(Fans fans) {
        this.fans = fans;
    }

    public void setCompany(Company company) {
        this.company = company;
    }

    public void meeting() {
        System.out.println(fans.getName() + "与明星" + star.getName() + "见面了。");
    }

    public void business() {
        System.out.println(company.getName() + "与明星" + star.getName() + "洽淡业务。");
    }
}

3.6 合成复用原则

合成复用原则是指：尽量先使用组合或者聚合等关联关系来实现，其次才考虑使用继承关系来实现。

通常类的复用分为继承复用和合成复用两种。

继承复用虽然有简单和易实现的优点，但它也存在以下缺点：

继承复用破坏了类的封装性。因为继承会将父类的实现细节暴露给子类，父类对子类是透明的，所以这种复用又称为“白箱”复用。
子类与父类的耦合度高。父类的实现的任何改变都会导致子类的实现发生变化，这不利于类的扩展与维护。
它限制了复用的灵活性。从父类继承而来的实现是静态的，在编译时已经定义，所以在运行时不可能发生变化。

采用组合或聚合复用时，可以将已有对象纳入新对象中，使之成为新对象的一部分，新对象可以调用已有对象的功能，它有以下优点：

它维持了类的封装性。因为成分对象的内部细节是新对象看不见的，所以这种复用又称为“黑箱”复用。
对象间的耦合度低。可以在类的成员位置声明抽象。
复用的灵活性高。这种复用可以在运行时动态进行，新对象可以动态地引用与成分对象类型相同的对象。

下面看一个例子来理解合成复用原则

【例】汽车分类管理程序

汽车按“动力源”划分可分为汽油汽车、电动汽车等；按“颜色”划分可分为白色汽车、黑色汽车和红色汽车等。如果同时考虑这两种分类，其组合就很多。类图如下：

从上面类图我们可以看到使用继承复用产生了很多子类，如果现在又有新的动力源或者新的颜色的话，就需要再定义新的类。我们试着将继承复用改为聚合复用看一下。

创建者模式

创建型模式的主要关注点是“怎样创建对象？”，它的主要特点是“将对象的创建与使用分离”。

这样可以降低系统的耦合度，使用者不需要关注对象的创建细节。

创建型模式分为：

单例模式
工厂方法模式
抽象工程模式
原型模式
建造者模式

4.1 单例设计模式

单例模式（Singleton Pattern）是 Java 中最简单的设计模式之一。这种类型的设计模式属于创建型模式，它提供了一种创建对象的最佳方式。

这种模式涉及到一个单一的类，该类负责创建自己的对象，同时确保只有单个对象被创建。这个类提供了一种访问其唯一的对象的方式，可以直接访问，不需要实例化该类的对象。

4.1.1 单例模式的结构

单例模式的主要有以下角色：

单例类。只能创建一个实例的类
访问类。使用单例类

4.1.2 单例模式的实现

单例设计模式分类两种：

饿汉式：类加载就会导致该单实例对象被创建

懒汉式：类加载不会导致该单实例对象被创建，而是首次使用该对象时才会创建

饿汉式-方式1（静态变量方式）

/**
 * 饿汉式
 *      静态变量创建类的对象
 */
public class Singleton {
    //私有构造方法
    private Singleton() {}

    //在成员位置创建该类的对象
    private static Singleton instance = new Singleton();

    //对外提供静态方法获取该对象
    public static Singleton getInstance() {
        return instance;
    }
}

说明：

该方式在成员位置声明Singleton类型的静态变量，并创建Singleton类的对象instance。instance对象是随着类的加载而创建的。如果该对象足够大的话，而一直没有使用就会造成内存的浪费。

饿汉式-方式2（静态代码块方式）

/**
 * 恶汉式
 *      在静态代码块中创建该类对象
 */
public class Singleton {

    //私有构造方法
    private Singleton() {}

    //在成员位置创建该类的对象
    private static Singleton instance;

    static {
        instance = new Singleton();
    }

    //对外提供静态方法获取该对象
    public static Singleton getInstance() {
        return instance;
    }
}

说明：

该方式在成员位置声明Singleton类型的静态变量，而对象的创建是在静态代码块中，也是对着类的加载而创建。所以和饿汉式的方式1基本上一样，当然该方式也存在内存浪费问题。

懒汉式-方式1（线程不安全）

/**
 * 懒汉式
 *  线程不安全
 */
public class Singleton {
    //私有构造方法
    private Singleton() {}

    //在成员位置创建该类的对象
    private static Singleton instance;

    //对外提供静态方法获取该对象
    public static Singleton getInstance() {

        if(instance == null) {
            instance = new Singleton();
        }
        return instance;
    }
}

说明：

从上面代码我们可以看出该方式在成员位置声明Singleton类型的静态变量，并没有进行对象的赋值操作，那么什么时候赋值的呢？当调用getInstance()方法获取Singleton类的对象的时候才创建Singleton类的对象，这样就实现了懒加载的效果。但是，如果是多线程环境，会出现线程安全问题。

懒汉式-方式2（线程安全）

/**
 * 懒汉式
 *  线程安全
 */
public class Singleton {
    //私有构造方法
    private Singleton() {}

    //在成员位置创建该类的对象
    private static Singleton instance;

    //对外提供静态方法获取该对象
    public static synchronized Singleton getInstance() {

        if(instance == null) {
            instance = new Singleton();
        }
        return instance;
    }
}

说明：

该方式也实现了懒加载效果，同时又解决了线程安全问题。但是在getInstance()方法上添加了synchronized关键字，导致该方法的执行效果特别低。从上面代码我们可以看出，其实就是在初始化instance的时候才会出现线程安全问题，一旦初始化完成就不存在了。

懒汉式-方式3（双重检查锁）

再来讨论一下懒汉模式中加锁的问题，对于 getInstance() 方法来说，绝大部分的操作都是读操作，读操作是线程安全的，所以我们没必让每个线程必须持有锁才能调用该方法，我们需要调整加锁的时机。由此也产生了一种新的实现模式：双重检查锁模式

/**
 * 双重检查方式
 */
public class Singleton {

    //私有构造方法
    private Singleton() {}

    private static Singleton instance;

   //对外提供静态方法获取该对象
    public static Singleton getInstance() {
		//第一次判断，如果instance不为null，不进入抢锁阶段，直接返回实例
        if(instance == null) {
            synchronized (Singleton.class) {
                //抢到锁之后再次判断是否为null
                if(instance == null) {
                    instance = new Singleton();
                }
            }
        }
        return instance;
    }
}

双重检查锁模式是一种非常好的单例实现模式，解决了单例、性能、线程安全问题，上面的双重检测锁模式看上去完美无缺，其实是存在问题，在多线程的情况下，可能会出现空指针问题，出现问题的原因是JVM在实例化对象的时候会进行优化和指令重排序操作。

要解决双重检查锁模式带来空指针异常的问题，只需要使用 volatile 关键字, volatile 关键字可以保证可见性和有序性。

/**
 * 双重检查方式
 */
public class Singleton {

    //私有构造方法
    private Singleton() {}

    private static volatile Singleton instance;

   //对外提供静态方法获取该对象
    public static Singleton getInstance() {
		//第一次判断，如果instance不为null，不进入抢锁阶段，直接返回实际
        if(instance == null) {
            synchronized (Singleton.class) {
                //抢到锁之后再次判断是否为空
                if(instance == null) {
                    instance = new Singleton();
                }
            }
        }
        return instance;
    }
}

小结：

添加 volatile 关键字之后的双重检查锁模式是一种比较好的单例实现模式，能够保证在多线程的情况下线程安全也不会有性能问题。

懒汉式-方式4（静态内部类方式）

静态内部类单例模式中实例由内部类创建，由于 JVM 在加载外部类的过程中, 是不会加载静态内部类的, 只有内部类的属性/方法被调用时才会被加载, 并初始化其静态属性。静态属性由于被 static 修饰，保证只被实例化一次，并且严格保证实例化顺序。

/**
 * 静态内部类方式
 */
public class Singleton {

    //私有构造方法
    private Singleton() {}

    private static class SingletonHolder {
        private static final Singleton INSTANCE = new Singleton();
    }

    //对外提供静态方法获取该对象
    public static Singleton getInstance() {
        return SingletonHolder.INSTANCE;
    }
}

说明：

第一次加载Singleton类时不会去初始化INSTANCE，只有第一次调用getInstance，虚拟机加载SingletonHolder

并初始化INSTANCE，这样不仅能确保线程安全，也能保证 Singleton 类的唯一性。

小结：

静态内部类单例模式是一种优秀的单例模式，是开源项目中比较常用的一种单例模式。在没有加任何锁的情况下，保证了多线程下的安全，并且没有任何性能影响和空间的浪费。

枚举方式

枚举类实现单例模式是极力推荐的单例实现模式，因为枚举类型是线程安全的，并且只会装载一次，设计者充分的利用了枚举的这个特性来实现单例模式，枚举的写法非常简单，而且枚举类型是所用单例实现中唯一一种不会被破坏的单例实现模式。
1
2
3
4
5
6
/** * 枚举方式 */ public enum Singleton { INSTANCE; }
说明：

枚举方式属于恶汉式方式。

4.1.3 存在的问题

4.1.3.1 问题演示

破坏单例模式：

使上面定义的单例类（Singleton）可以创建多个对象，枚举方式除外。有两种方式，分别是序列化和反射。

序列化反序列化

Singleton类：

public class Singleton implements Serializable {

    //私有构造方法
    private Singleton() {}

    private static class SingletonHolder {
        private static final Singleton INSTANCE = new Singleton();
    }

    //对外提供静态方法获取该对象
    public static Singleton getInstance() {
        return SingletonHolder.INSTANCE;
    }
}

Test类：

public class Test {
    public static void main(String[] args) throws Exception {
        //往文件中写对象
        //writeObject2File();
        //从文件中读取对象
        Singleton s1 = readObjectFromFile();
        Singleton s2 = readObjectFromFile();

        //判断两个反序列化后的对象是否是同一个对象
        System.out.println(s1 == s2);
    }

    private static Singleton readObjectFromFile() throws Exception {
        //创建对象输入流对象
        ObjectInputStream ois = new ObjectInputStream(new FileInputStream("C:\\Users\\Think\\Desktop\\a.txt"));
        //第一个读取Singleton对象
        Singleton instance = (Singleton) ois.readObject();

        return instance;
    }

    public static void writeObject2File() throws Exception {
        //获取Singleton类的对象
        Singleton instance = Singleton.getInstance();
        //创建对象输出流
        ObjectOutputStream oos = new ObjectOutputStream(new FileOutputStream("C:\\Users\\Think\\Desktop\\a.txt"));
        //将instance对象写出到文件中
        oos.writeObject(instance);
    }
}

上面代码运行结果是false，表明序列化和反序列化已经破坏了单例设计模式。

反射

Singleton类：

public class Singleton {

    //私有构造方法
    private Singleton() {}

    private static volatile Singleton instance;

    //对外提供静态方法获取该对象
    public static Singleton getInstance() {

        if(instance != null) {
            return instance;
        }

        synchronized (Singleton.class) {
            if(instance != null) {
                return instance;
            }
            instance = new Singleton();
            return instance;
        }
    }
}

Test类：

public class Test {
    public static void main(String[] args) throws Exception {
        //获取Singleton类的字节码对象
        Class clazz = Singleton.class;
        //获取Singleton类的私有无参构造方法对象
        Constructor constructor = clazz.getDeclaredConstructor();
        //取消访问检查
        constructor.setAccessible(true);

        //创建Singleton类的对象s1
        Singleton s1 = (Singleton) constructor.newInstance();
        //创建Singleton类的对象s2
        Singleton s2 = (Singleton) constructor.newInstance();

        //判断通过反射创建的两个Singleton对象是否是同一个对象
        System.out.println(s1 == s2);
    }
}

上面代码运行结果是false，表明序列化和反序列化已经破坏了单例设计模式

注意：枚举方式不会出现这两个问题。

4.1.3.2 问题的解决

序列化、反序列方式破坏单例模式的解决方法

在Singleton类中添加readResolve()方法，在反序列化时被反射调用，如果定义了这个方法，就返回这个方法的值，如果没有定义，则返回新new出来的对象。

Singleton类：

public class Singleton implements Serializable {

    //私有构造方法
    private Singleton() {}

    private static class SingletonHolder {
        private static final Singleton INSTANCE = new Singleton();
    }

    //对外提供静态方法获取该对象
    public static Singleton getInstance() {
        return SingletonHolder.INSTANCE;
    }

    /**
     * 下面是为了解决序列化反序列化破解单例模式
     */
    private Object readResolve() {
        return SingletonHolder.INSTANCE;
    }
}

源码解析：

ObjectInputStream类

public final Object readObject() throws IOException, ClassNotFoundException{
    ...
    // if nested read, passHandle contains handle of enclosing object
    int outerHandle = passHandle;
    try {
        Object obj = readObject0(false);//重点查看readObject0方法
    .....
}

private Object readObject0(boolean unshared) throws IOException {
	...
    try {
		switch (tc) {
			...
			case TC_OBJECT:
				return checkResolve(readOrdinaryObject(unshared));//重点查看readOrdinaryObject方法
			...
        }
    } finally {
        depth--;
        bin.setBlockDataMode(oldMode);
    }
}

private Object readOrdinaryObject(boolean unshared) throws IOException {
	...
	//isInstantiable 返回true，执行 desc.newInstance()，通过反射创建新的单例类，
    obj = desc.isInstantiable() ? desc.newInstance() : null;
    ...
    // 在Singleton类中添加 readResolve 方法后 desc.hasReadResolveMethod() 方法执行结果为true
    if (obj != null && handles.lookupException(passHandle) == null && desc.hasReadResolveMethod()) {
    	// 通过反射调用 Singleton 类中的 readResolve 方法，将返回值赋值给rep变量
    	// 这样多次调用ObjectInputStream类中的readObject方法，继而就会调用我们定义的readResolve方法，所以返回的是同一个对象。
    	Object rep = desc.invokeReadResolve(obj);
     	...
    }
    return obj;
}

反射方式破解单例的解决方法

public class Singleton {

    //私有构造方法
    private Singleton() {
        /*
           反射破解单例模式需要添加的代码
        */
        if(instance != null) {
            throw new RuntimeException();
        }
    }

    private static volatile Singleton instance;

    //对外提供静态方法获取该对象
    public static Singleton getInstance() {

        if(instance != null) {
            return instance;
        }

        synchronized (Singleton.class) {
            if(instance != null) {
                return instance;
            }
            instance = new Singleton();
            return instance;
        }
    }
}

说明:

这种方式比较好理解。当通过反射方式调用构造方法进行创建创建时，直接抛异常。不运行此中操作。

JDK源码解析-Runtime类

Runtime类就是使用的单例设计模式。

通过源代码查看使用的是哪儿种单例模式

public class Runtime {
    private static Runtime currentRuntime = new Runtime();

    /**
     * Returns the runtime object associated with the current Java application.
     * Most of the methods of class <code>Runtime</code> are instance
     * methods and must be invoked with respect to the current runtime object.
     *
     * @return  the <code>Runtime</code> object associated with the current
     *          Java application.
     */
    public static Runtime getRuntime() {
        return currentRuntime;
    }

    /** Don't let anyone else instantiate this class */
    private Runtime() {}
    ...
}

从上面源代码中可以看出Runtime类使用的是恶汉式（静态属性）方式来实现单例模式的。

使用Runtime类中的方法

public class RuntimeDemo {
    public static void main(String[] args) throws IOException {
        //获取Runtime类对象
        Runtime runtime = Runtime.getRuntime();

        //返回 Java 虚拟机中的内存总量。
        System.out.println(runtime.totalMemory());
        //返回 Java 虚拟机试图使用的最大内存量。
        System.out.println(runtime.maxMemory());

        //创建一个新的进程执行指定的字符串命令，返回进程对象
        Process process = runtime.exec("ipconfig");
        //获取命令执行后的结果，通过输入流获取
        InputStream inputStream = process.getInputStream();
        byte[] arr = new byte[1024 * 1024* 100];
        int b = inputStream.read(arr);
        System.out.println(new String(arr,0,b,"gbk"));
    }
}

工厂模式

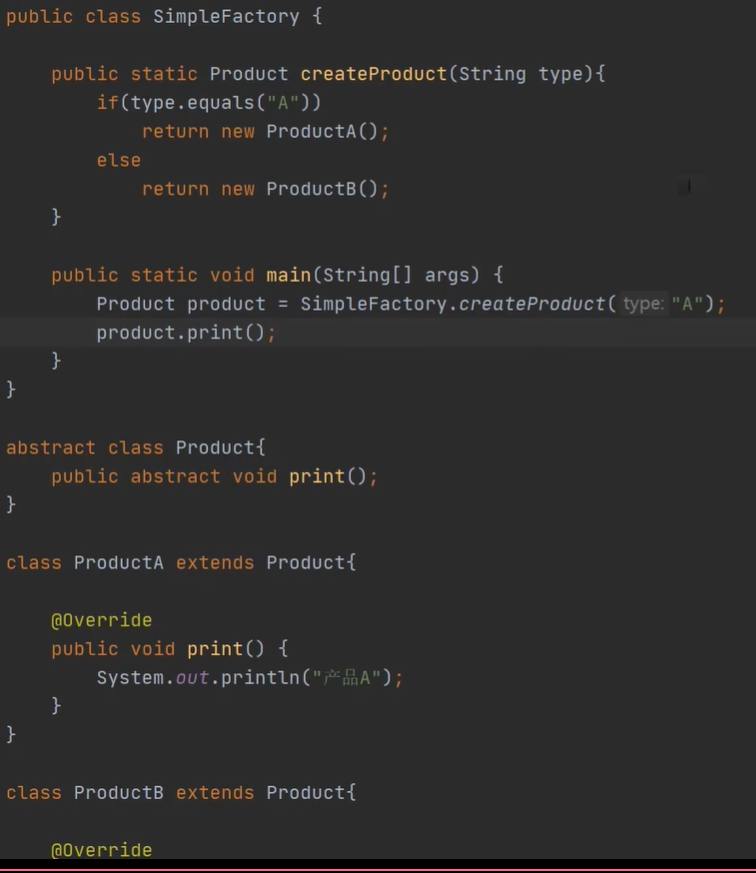

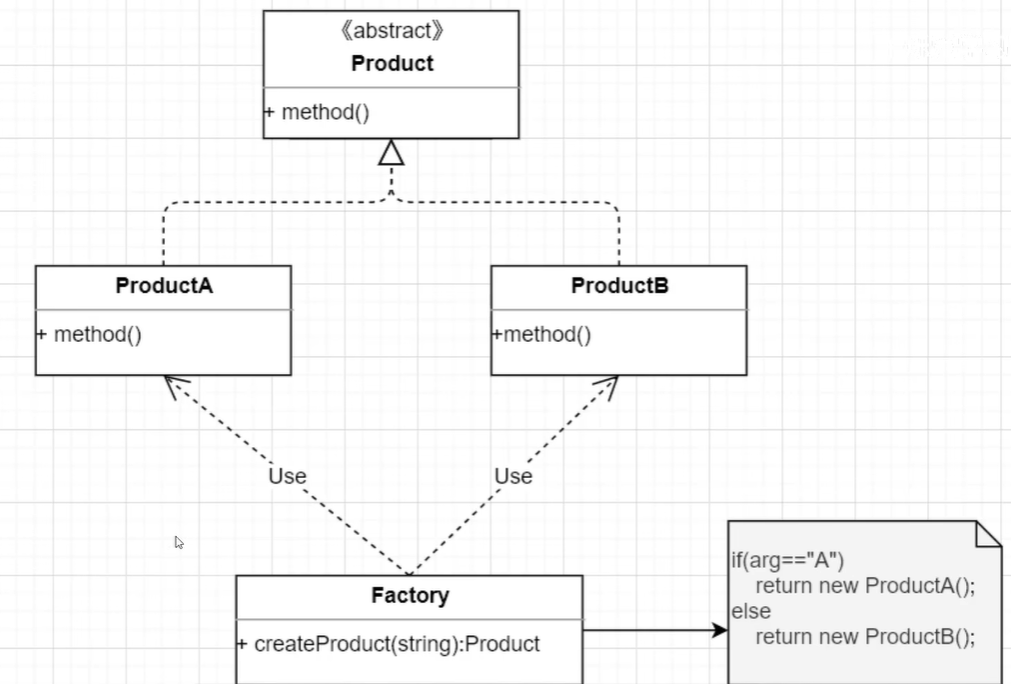

简单工厂模式

简单工厂模式又称为静态工厂方法模式，它属于创建型模式，在简单工厂模式中，可以根据参数的不同返回不同类的实例。简单工厂模式专门定义一个类负责创建其他类的实例，被创建的实例通常都具有共同的父类。

优点：对象的创建和使用分离，对象的创建交给专门的工厂类实现，程序员不需要关心怎么创建，只关心使用

缺点：简单工厂模式不够灵活，如果我门需要新增一个产品的话需要求改工厂类，比如ProductC。它需要知道产品的具体创建细节(System,out.println(“产品A”)、System,out.println(“产品B”)…..)

所以每当新增产品的时候，那么就需要工厂类去实现产品的细节，违反了开闭原则，没有扩展性

开闭原则规定：对扩展是开放的，对修改是关闭的

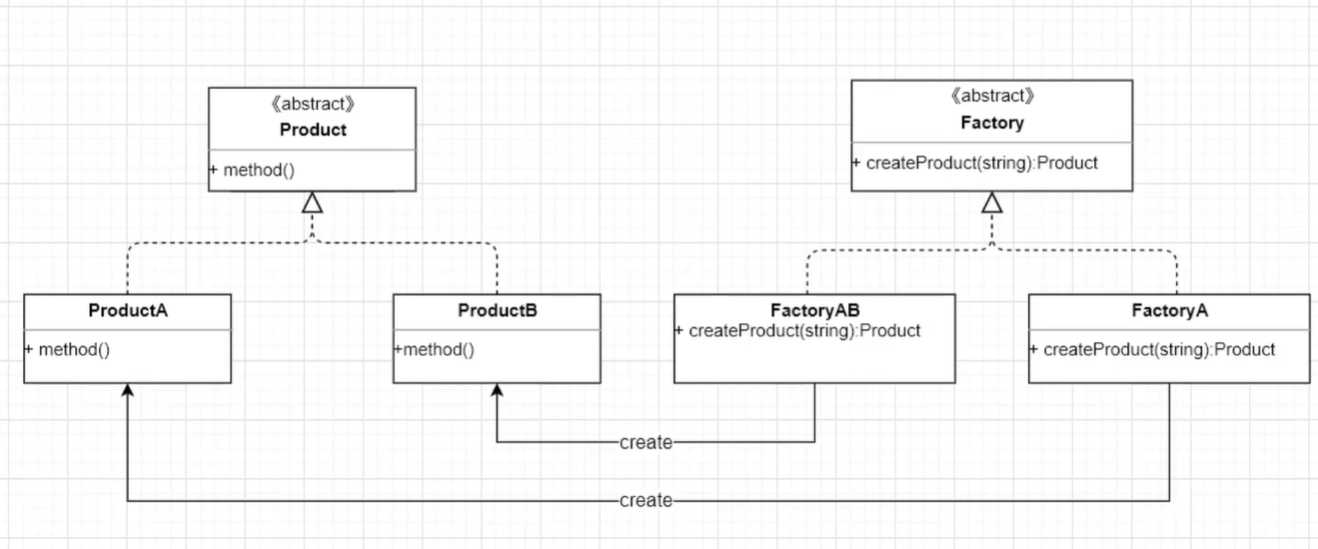

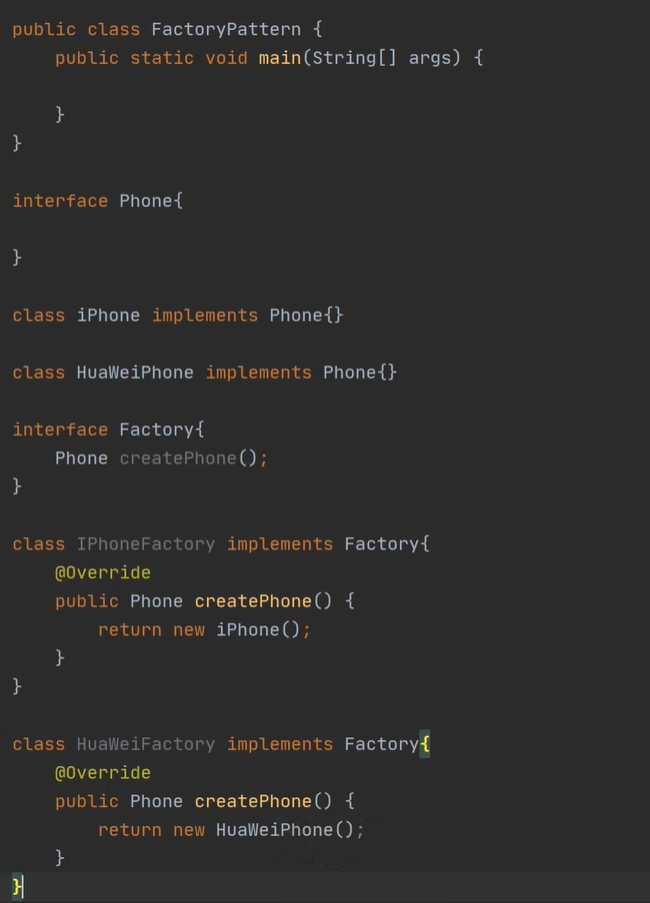

工厂方法模式

定义一个用于创建对象的接口，让子类决定实例化哪个类。工厂方法使一个类的实例话延迟到其子类

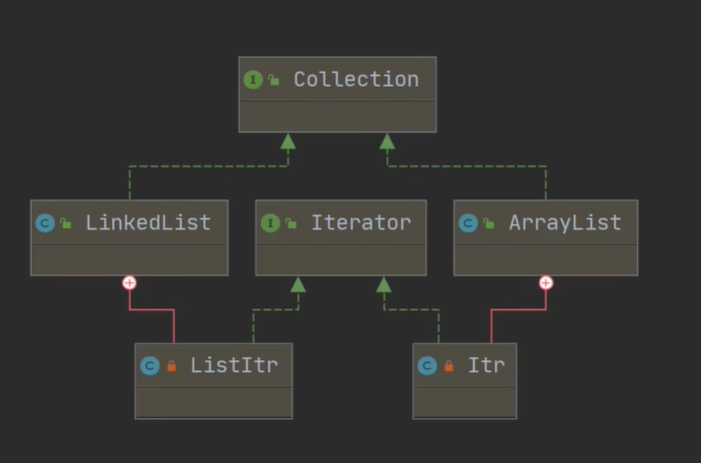

在JDK中

那么Collection就是我们的抽象工厂，LinkedList和ArrayList就是我们的具体子工厂抽象产品就是Iterator,ListItr和Itr就是我们的具体产品，它们分别由我们的LinkedList和ArrayList生产。

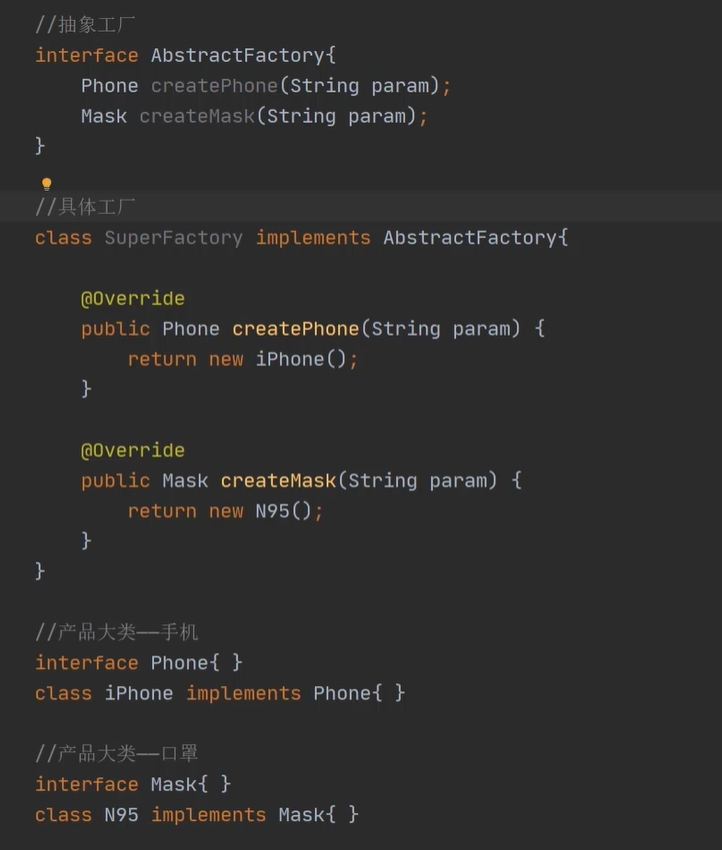

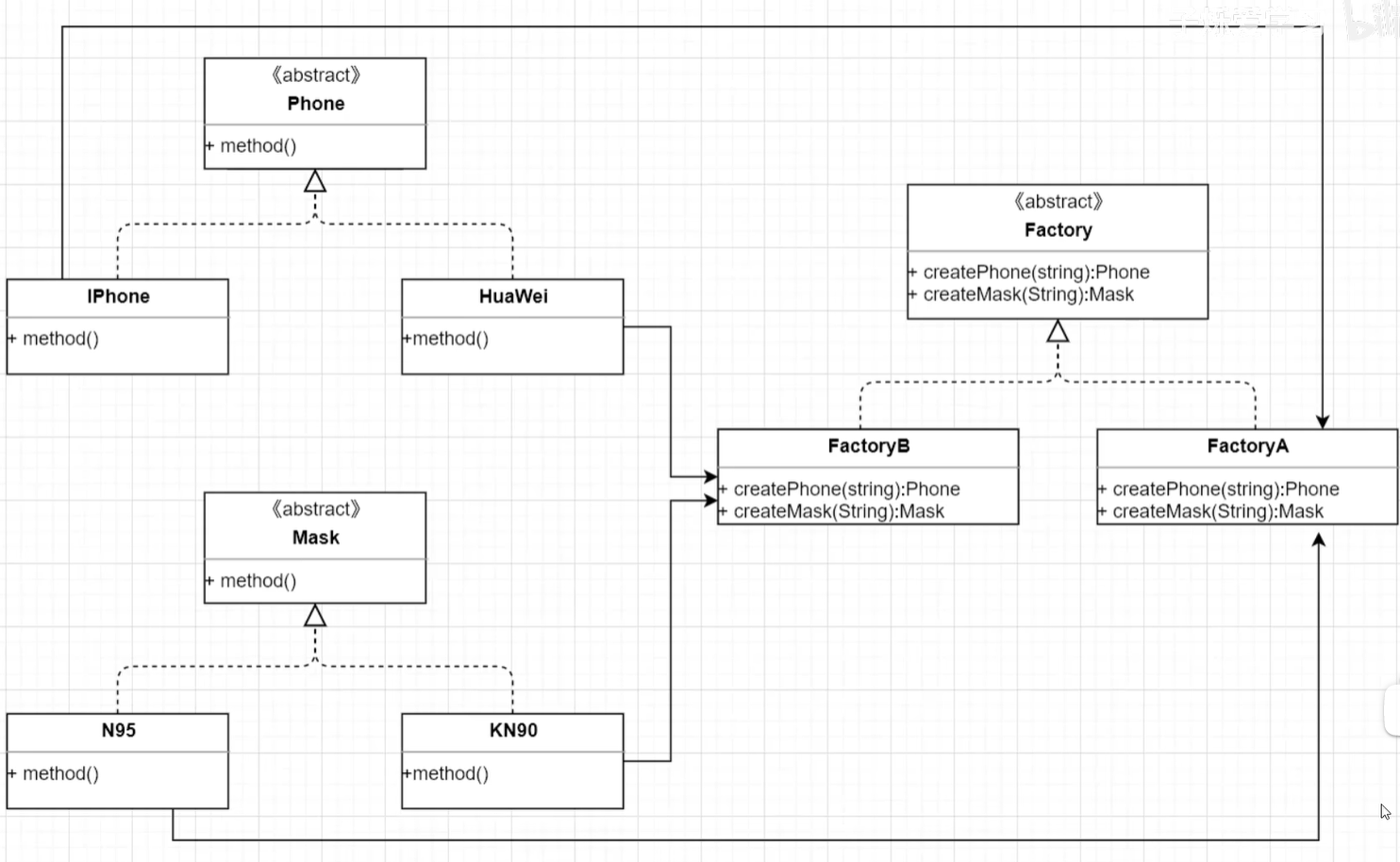

抽象工厂模式

和工厂模式没有太大的区别，新增了一条产品线，不仅可以身材Phone，还可以生成Mask，但是我们发现，新增一条产品线也要到抽象工厂中修改代码，也违反了开闭原则

装饰器模式

作用：动态地给一个对象添加一些额外的功能。就增加功能来说，装饰器模式比生成子类(继承)更灵活。

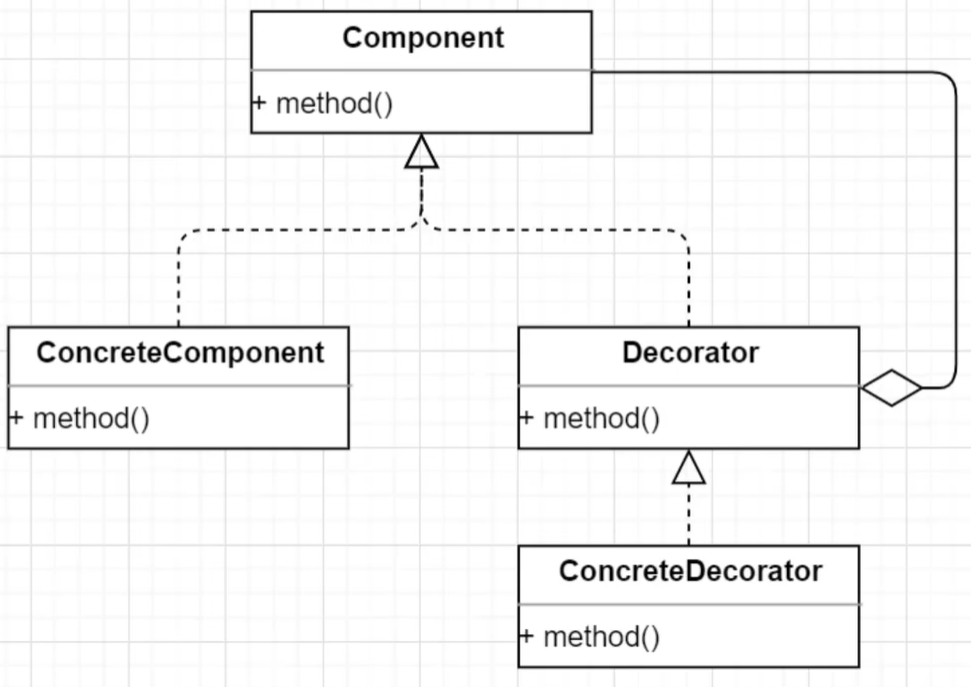

四个部分：

component：代表产品需要哪些功能(机器人接口)

concreteComnent : 我们的一代机器人

Decorator : 装饰器，它也是一个抽象的类(或是接口)，首先他要和机器人有同样的功能。

concreteDecorator ：具体的装饰器，实现了Decorator

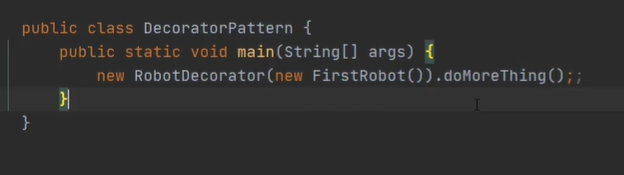

举个例子

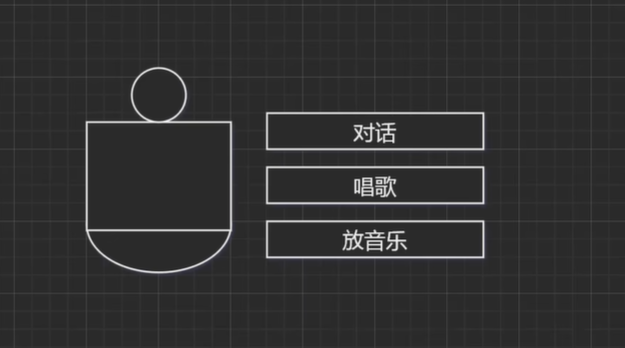

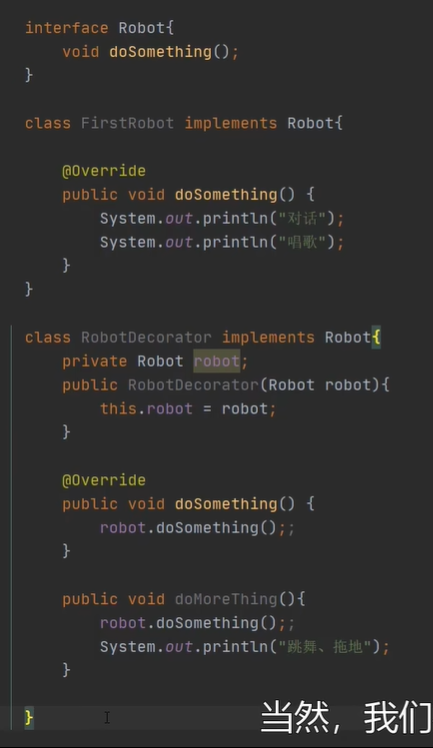

一代机器人

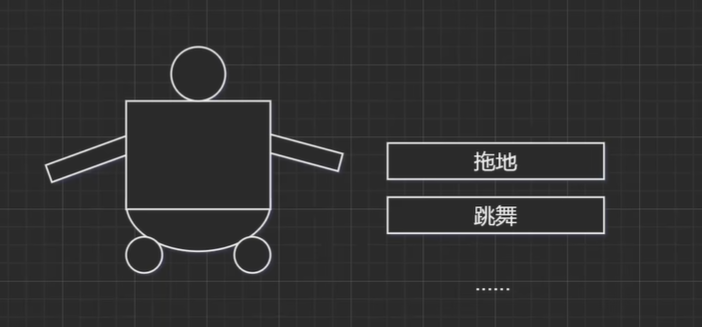

在第一代的基础上推出二代机器人(继承)，新增了功能：拖地跳舞

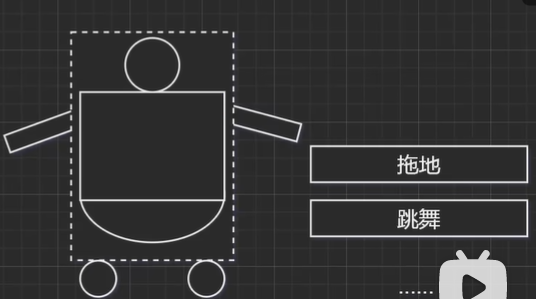

我太厉害了，直接在一代基础上套了个壳子拓展了原有的功能，新增了功能

那么这两种都新增了功能，第一种称之为继承，继承父类，在子类中进行扩展功能，第二章称之为关联机制，那我把一个类的对象嵌入到另一个类的对象中，相当于给机器人套一个壳子给它新增功能，那么这个壳子就是我们说的装饰器

那么继承和装饰器模式有什么区别呢？

继承这种方式是静态的，一定要写一个新的子类，对类层级进行扩展

装饰器模式是动态地，我们拿到一个对象就可以对其进行扩展，不需要修改原有类逻辑

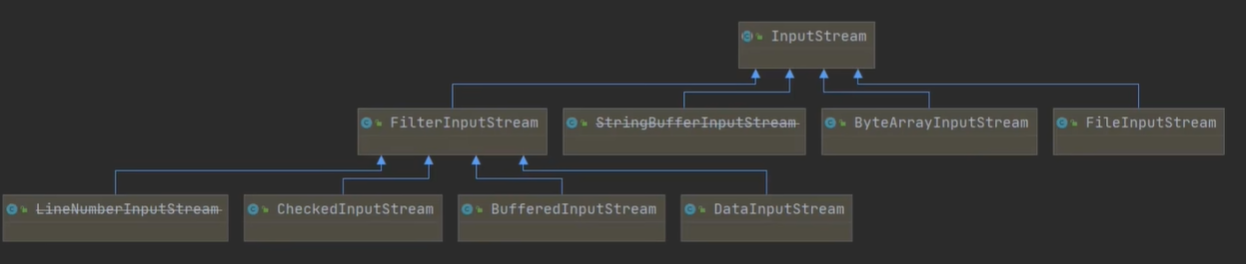

这种方式非常熟悉，我们在Java-IO流中经常看到，每次，Java-IO流大量使用到了装饰器模式。

策略模式

该模式定义了一系列算法，并将每个算法封装起来，使它们可以相互替换，且算法的变化不会影响使用算法的客户。策略模式属于对象行为模式，它通过对算法进行封装，把使用算法的责任和算法的实现分割开来，并委派给不同的对象对这些算法进行管理。

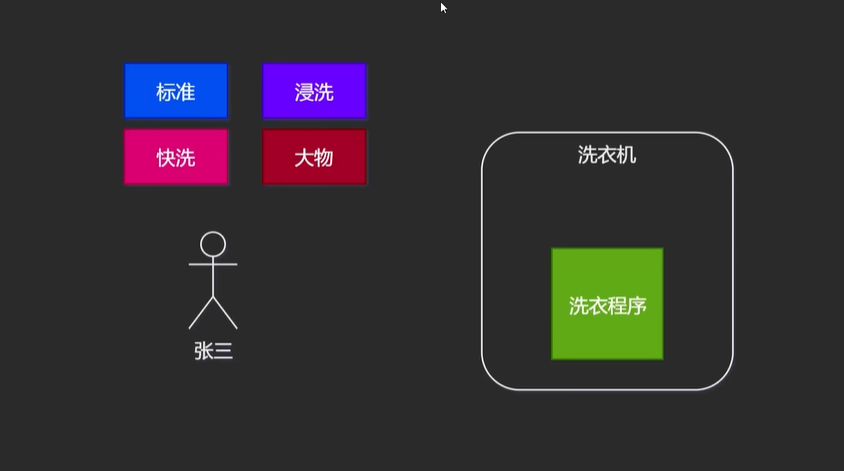

举个生活中常见例子：洗衣机

这里洗衣程序有四种策略(更注重的是行为)：标准、浸洗、快洗、大物

作为一个程序猿，开发需要选择一款开发工具，当然可以进行代码开发的工具有很多，可以选择Idea 进行开发，也可以使用eclipse进行开发，也可以使用其他的一些开发工具。

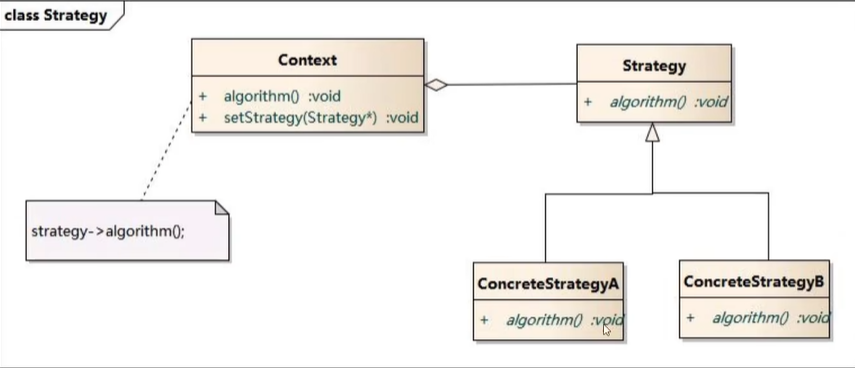

抽象策略（Strategy）类：这是一个抽象角色，通常由一个接口或抽象类实现。此角色给出所有的具体策略类所需的接口。
具体策略（Concrete Strategy）类：实现了抽象策略定义的接口，提供具体的算法实现或行为。
环境（Context）类：持有一个策略类的引用，最终给客户端调用。

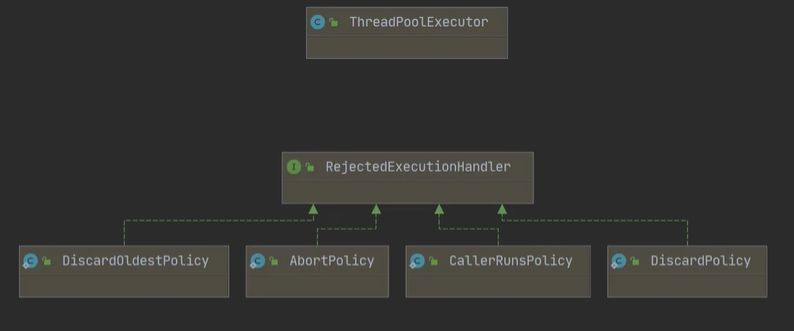

我们实现线程池就可以看作策略模式

案例实现

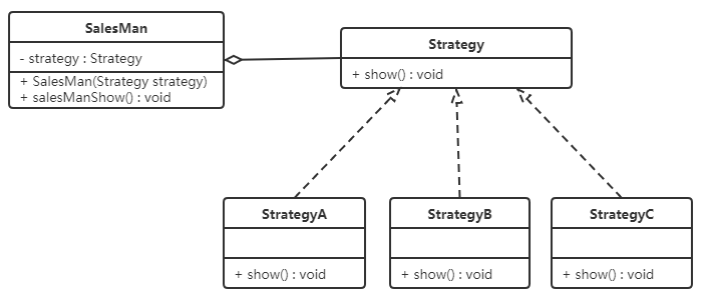

一家百货公司在定年度的促销活动。针对不同的节日（春节、中秋节、圣诞节）推出不同的促销活动，由促销员将促销活动展示给客户。类图如下：

定义百货公司所有促销活动的共同接口

1
2
3

public interface Strategy {
    void show();
}

定义具体策略角色（Concrete Strategy）：每个节日具体的促销活动

public class StrategyA implements Strategy{
    @Override
    public void show() {
        System.out.println("买一送一");
    }
}

public class StrategyB implements Strategy{
    @Override
    public void show() {
        System.out.println("满200元减50元");
    }
}

public class StrategyC implements Strategy {
    public void show() {
        System.out.println("满1000元加一元换购任意200元以下商品");
    }
}

定义环境角色（Context）：用于连接上下文，即把促销活动推销给客户，这里可以理解为销售员

public class SalesMan {
    //持有抽象策略角色的引用
    private Strategy strategy;
    public SalesMan(Strategy strategy) {
        this.strategy = strategy;
    }
    //向客户展示促销活动
    public void salesManShow(){
        strategy.show();
    }
}

测试类

public class StrategyTest {
    public static void main(String[] args) {
        SalesMan salesMan = new SalesMan(new StrategyB());
        salesMan.salesManShow();
    }
}

优缺点

优点

策略类之间可以自由切换

由于策略类都实现一个接口，所以使他们之间可以自由切换

易于扩展

增加一个新的策略只需要添加一个具体的策略类即可，基本不需要改变原有的代码，符合“开闭原则”

避免使用多重条件选择语句(if else),充分体现面向对象设计思想。

缺点：

客户端必须知道所有的策略类，并自行决定使用哪一个策略类
策略模式将造成很多策略类，可以通过使用享元模式在一定程度上减少对象的数量

使用场景

一个系统需要动态地在几种算法中选择一种时，可将每个算法封装到策略类中。
一个类定义了多种行为，并且这些行为在这个类的操作中以多个条件语句的形式出现，可将每个条件分支移入它们各自的策略类中以代替这些条件语句。
系统中各算法彼此完全独立，且要求对客户隐藏具体算法的实现细节时。
系统要求使用算法的客户不应该知道其操作的数据时，可使用策略模式来隐藏与算法相关的数据结构。
多个类只区别在表现行为不同，可以使用策略模式，在运行时动态选择具体要执行的行为。

责任链模式

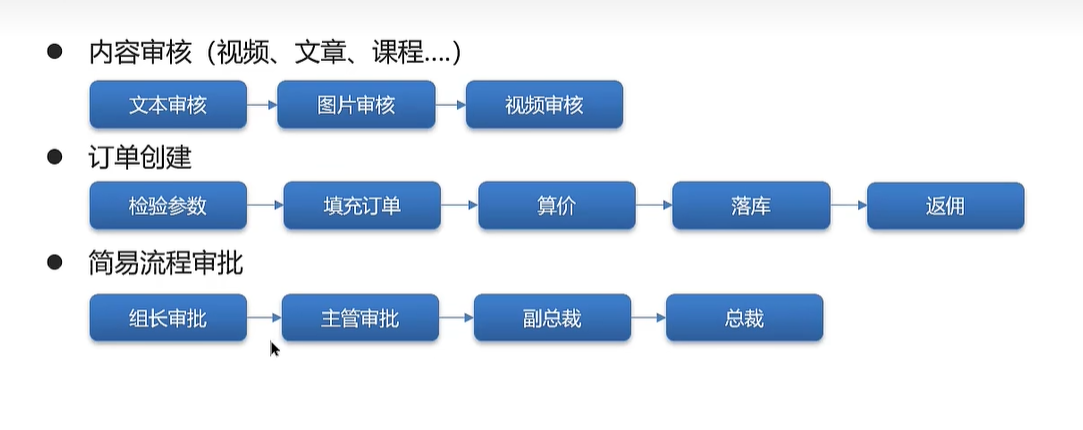

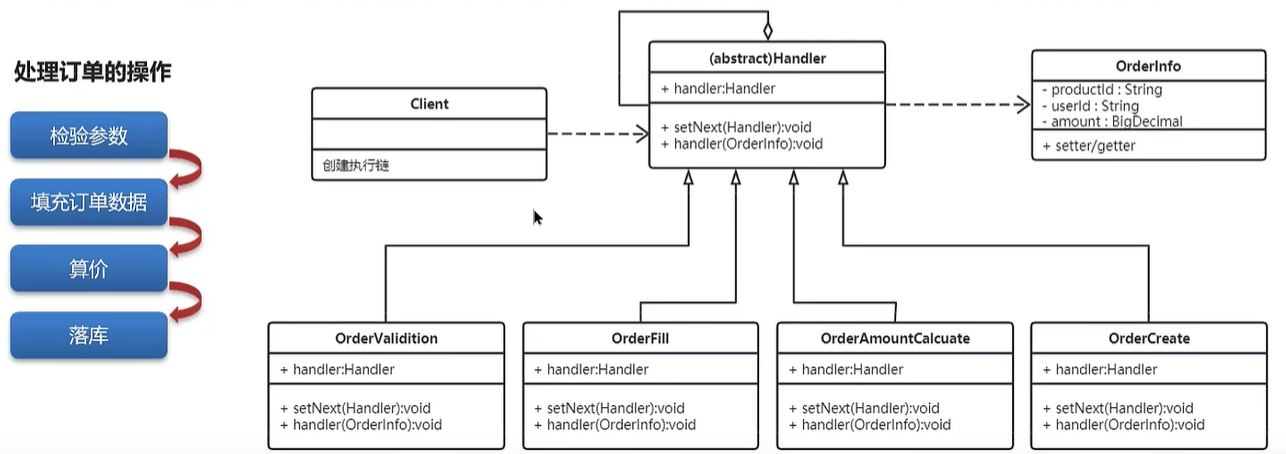

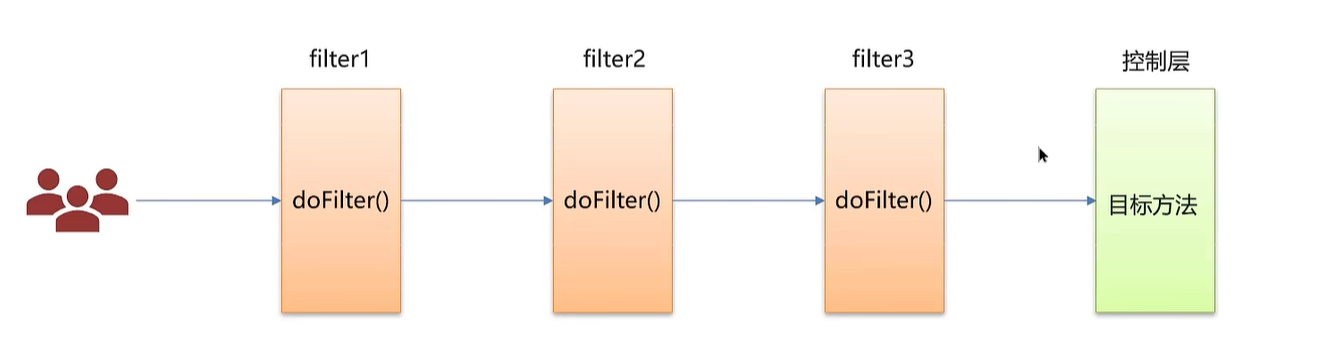

为了避免请求发送者与多个请求处理者耦合在一起，将所有请求的处理者通过前一对象记住其下一个对象的引用而连成的一条链；当有请求发生时，可将请求沿着这条链传递，直到有对象处理它为止

那么责任链主要有3个部分：

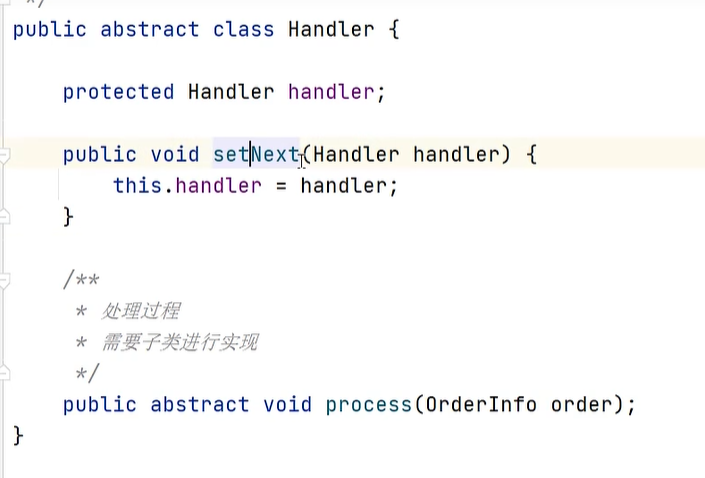

抽象处理者(Han’dler)：定义一个处理请求的接口，包含抽象处理方法和一个后继连接

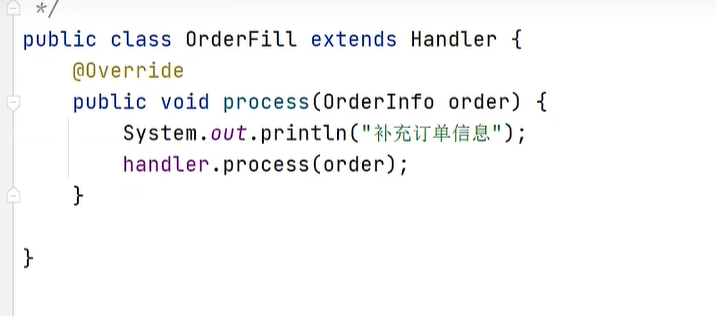

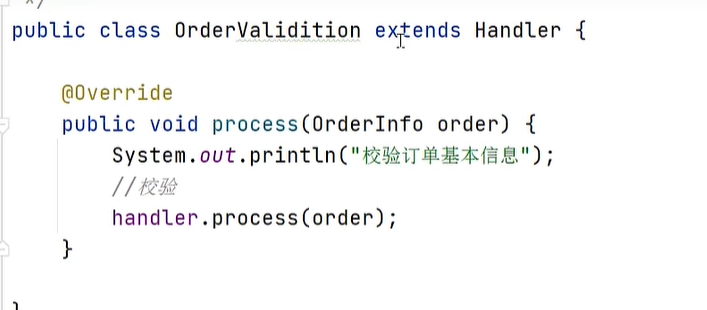

具体处理者(Concrete Handler):实现抽象处理者的处理方法，判断能否处理本次请求，如果可以处理请求则处理，否则将该请求转给它的后继者

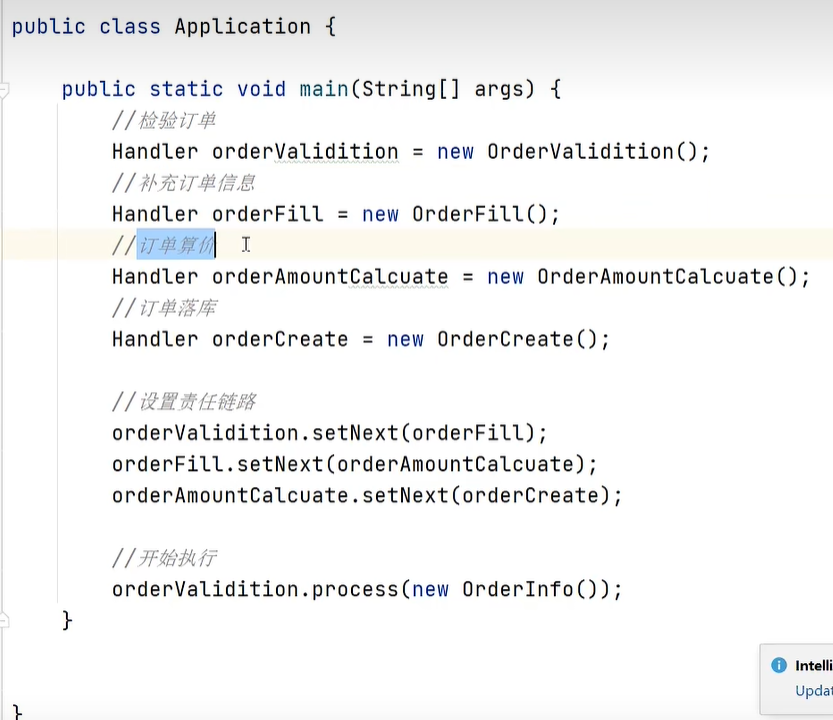

客户类(Client):创建处理链，并向链头的具体处理对象提交请求。它不关心处理细节和请求的传递过程。

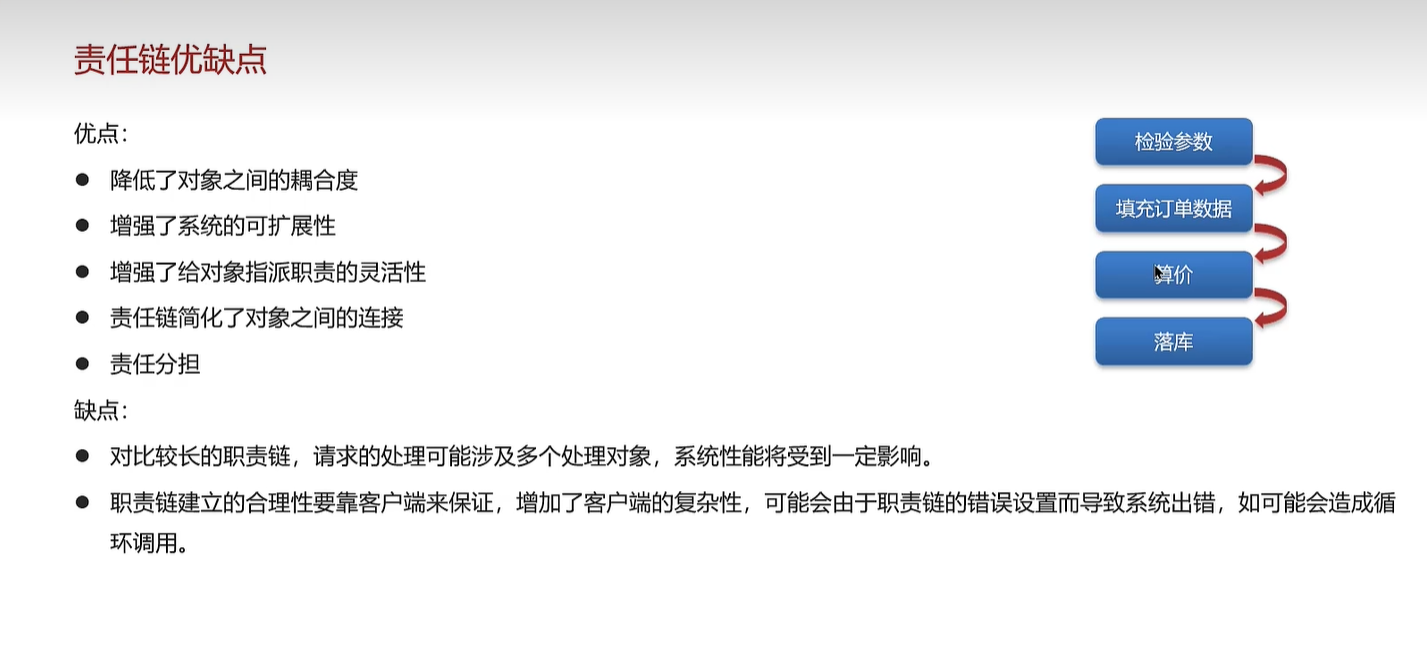

优缺点

适用场景

观察者模式

观察者模式(Observer Pattern):定义对象间的一种一堆多的依赖关系，使得每当一个对象状态发生改变时，其相关依赖对象皆得到通知并被自动更新(其实就相当于发布/订阅模式)，当一个对象的状态发生改变时，已经登记的其他对象能够观察到这一改变从而作出自己相对应的改变。通过这种方式来达到减少依赖关系，解耦合的作用。

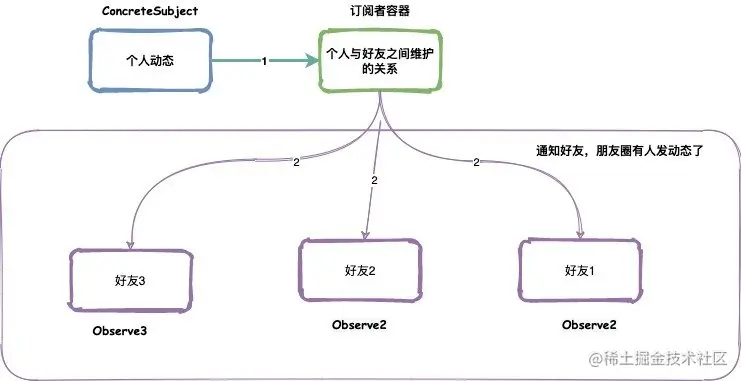

比如：举一个例子，就好比微信朋友圈，以当前个人作为订阅者，好友作为主题。一个人发一条动态朋友圈出去，他的好友都能看到这个朋友圈，并且可以在自主选择点赞或者评论。

1
2
3

Subject（主题）: 主要由类实现的可观察的接口，通知观察者使用attach方法，以及取消观察的detach方法。
ConcreteSubject（具体主题）: 是一个实现主题接口的类，处理观察者的变化
Observe（观察者）: 观察者是一个由对象水岸的接口，根据主题中的更改而进行更新。

先创建一个主题定义，定义添加删除关系以及通知订阅者
public interface Subject {
    // 添加订阅关系
    void attach(Observer observer);
    // 移除订阅关系
    void detach(Observer observer);
    // 通知订阅者
    void notifyObservers(String message);
}

//其次再创建的具体主题，并且构建一个容器来维护订阅关系，支持添加删除关系，以及通知订阅者
public class ConcreteSubject implements Subject {

    // 订阅者容器
    private List<Observer> observers = new ArrayList<Observer>();

    @Override
    public void attach(Observer observer) {
        // 添加订阅关系
        observers.add(observer);
    }

    @Override
    public void detach(Observer observer) {
        // 移除订阅关系
        observers.remove(observer);
    }

    @Override
    public void notifyObservers(String message) {
        // 通知订阅者们
        for (Observer observer : observers) {
            observer.update(message);
        }
    }
}

创建一个观察者接口，方便我们管理

public interface Observer {
    // 处理业务逻辑
    void update(String message);
}

最后就是创建具体的观察者类，实现观察者接口的update方法，处理本身的业务逻辑

public class FriendOneObserver implements Observer {

  @Override
    public void update(String message) {
        // 模拟处理业务逻辑
        System.out.println("FriendOne 知道了你发动态了" + message);
    }
}

最后就是看测试结果了，通过ConcreteSubject 维护了一个订阅关系，在通过notifyObservers 方法通知订阅者之后，观察者都获取到消息从而处理自己的业务逻辑。

public class test {

    public static void main(String[] args) {

        ConcreteSubject subject = new ConcreteSubject();
        // 这里假设是添加好友
        subject.attach(new FriendOneObserver());
        FriendTwoObserver twoObserver = new FriendTwoObserver();
        subject.attach(twoObserver);

        // 发送朋友圈动态
        subject.notifyObservers("第一个朋友圈消息");
        // 输出结果： FriendOne 知道了你发动态了第一个朋友圈消息
        //          FriendTwo 知道了你发动态了第一个朋友圈消息

        // 这里发现 twoObserver 是个推荐卖茶叶的，删除好友
        subject.detach(twoObserver);
        subject.notifyObservers("第二个朋友圈消息");
        // 输出结果：FriendOne 知道了你发动态了第二个朋友圈消息
    }
}

如果有新的业务添加进来，我们也只需要创建一个新的订阅者，并且维护到observers 容器中即可，也符合我们的开闭原则。

这里只是一种同步的实现方式，我们还可以扩展更多其他的异步实现方式，或者采用多线程等实现方式。

设计模式

http://example.com/2023/02/20/设计模式/

Author

彭

Posted on

February 20, 2023

Licensed under

Jvm Previous
