一、JVM 内存区域

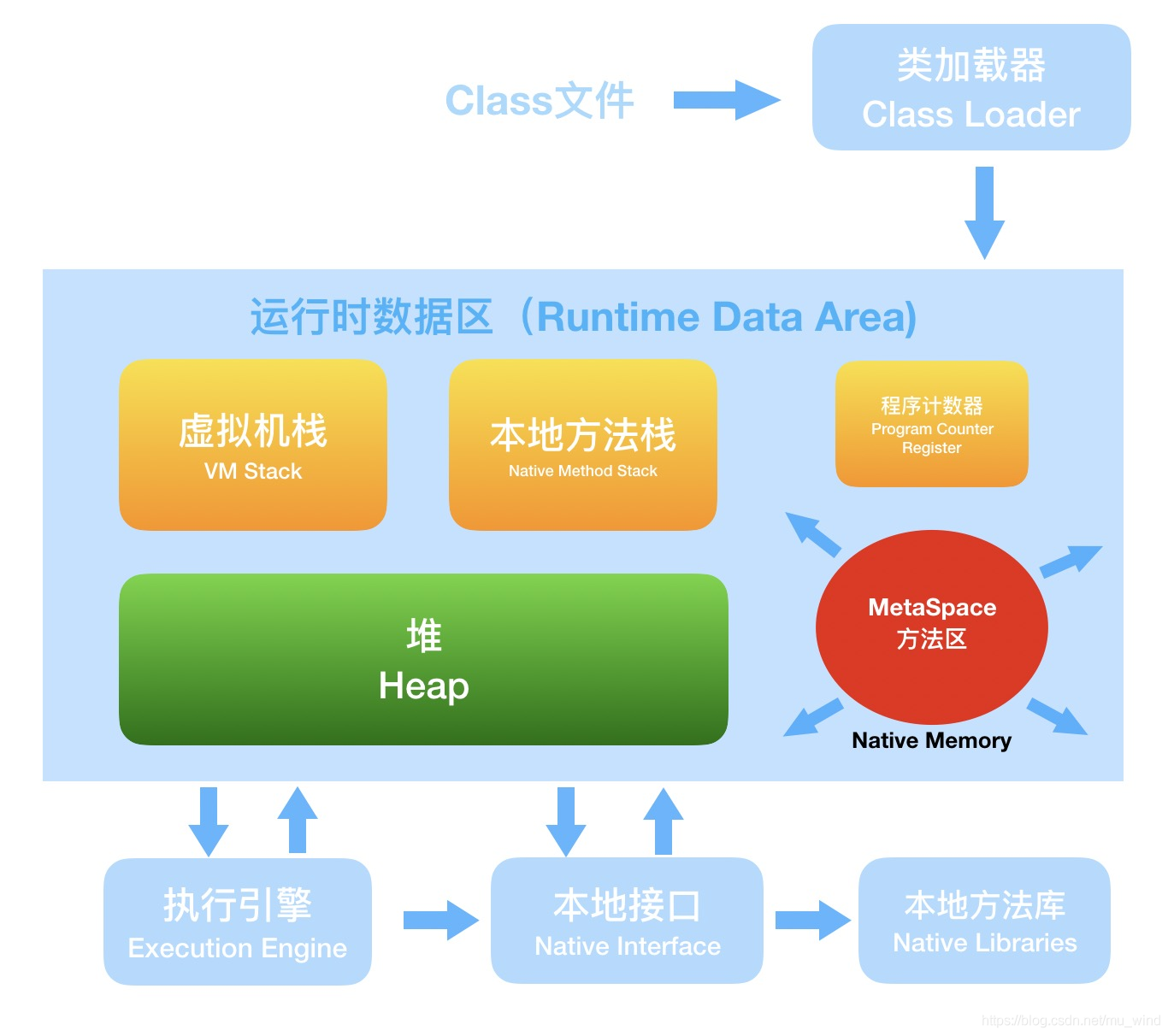

Java虚拟机在运行时，会把内存空间分为若干个区域，根据《Java虚拟机规范（Java SE 7 版）》的规定，Java虚拟机所管理的内存区域分为如下部分：方法区、堆内存、虚拟机栈、本地方法栈、程序计数器。

Jvm

参考：内存篇：JVM内存结构 - 腾讯云开发者社区-腾讯云 (tencent.com)

1、方法区

方法区主要用于存储虚拟机加载的类信息、常量、静态变量，以及编译器编译后的代码等数据。在jdk1.7及其之前，方法区是堆的一个“逻辑部分”（一片连续的堆空间），但为了与堆做区分，方法区还有个名字叫“非堆”，也有人用“永久代”（HotSpot对方法区的实现方法）来表示方法区。

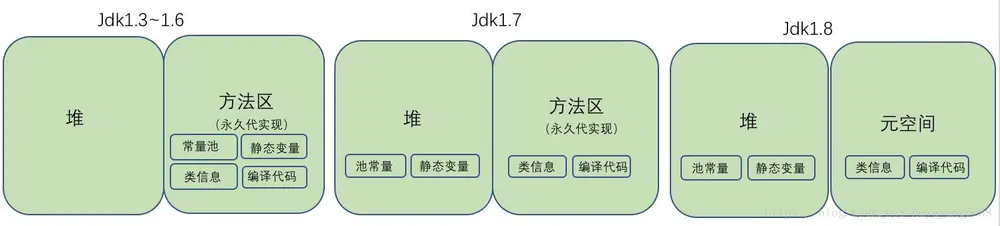

从jdk1.7已经开始准备“去永久代”的规划，jdk1.7的HotSpot中，已经把原本放在方法区中的静态变量、字符串常量池等移到堆内存中，（常量池除字符串常量池还有class常量池等），这里只是把字符串常量池移到堆内存中；在jdk1.8中，方法区已经不存在，原方法区中存储的类信息、编译后的代码数据等已经移动到了元空间（MetaSpace）中，元空间并没有处于堆内存上，而是直接占用的本地内存（NativeMemory）。根据网上的资料结合自己的理解对jdk1.3~1.6、jdk1.7、jdk1.8中方法区的变迁画了张图如下（如有不合理的地方希望读者指出）：

去永久代的原因有：

（1）字符串存在永久代中，容易出现性能问题和内存溢出。

（2）类及方法的信息等比较难确定其大小，因此对于永久代的大小指定比较困难，太小容易出现永久代溢出，太大则容易导致老年代溢出。

（3）永久代会为 GC 带来不必要的复杂度，并且回收效率偏低。

2、堆内存

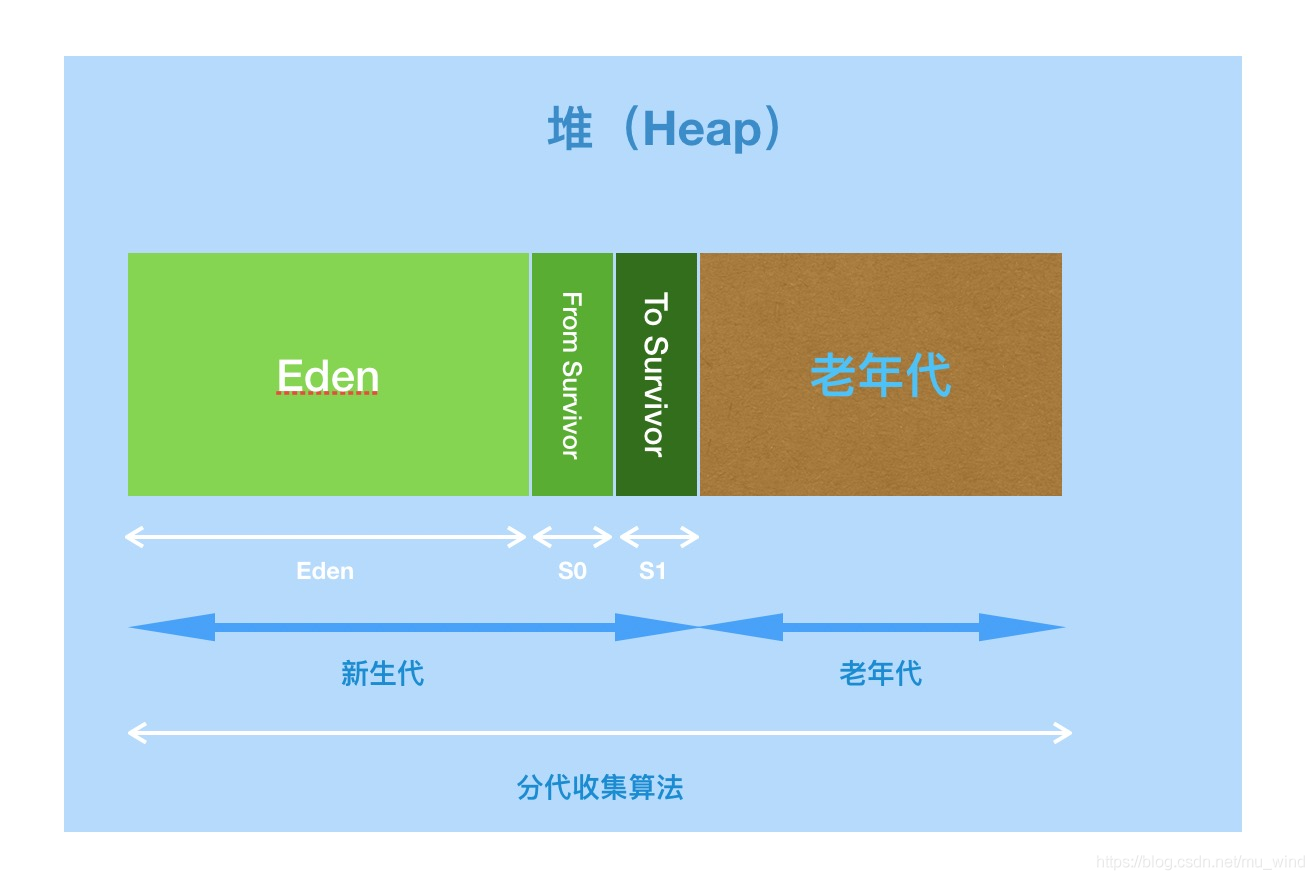

堆内存主要用于存放对象和数组，它是JVM管理的内存中最大的一块区域，堆内存和方法区都被所有线程共享，在虚拟机启动时创建。在垃圾收集的层面上来看，由于现在收集器基本上都采用分代收集算法，因此堆还可以分为新生代（YoungGeneration）和老年代（OldGeneration），新生代还可以分为 Eden、From Survivor、To Survivor。

堆具有以下特点：

  • 堆内存最大
  • 堆是被线程共享，
  • 堆的目的就是存放对象，几乎所有的对象实例都在此分配。当然，随着优化技术的更新，某些数据也会被放在栈上等。

因为堆占用内存空间最大，堆也是Java垃圾回收的主要区域（重点对象），因此也称作“GC堆”（Garbage Collected Heap）

同样，对上图呈现内容汇总分析：

  • 堆的GC操作采用分代收集算法。
  • 堆区分了新生代和老年代。
  • 新生代又分为：Eden空间、From Survivor（S0）空间、To Survivor（S1）空间。

Java虚拟机规范规定，Java堆可以处于物理上不连续的内存空间中，只要逻辑上是连续的即可。也就是说堆的内存是一块块拼凑起来的。要增加堆空间时，往上“拼凑”（可扩展性）即可，但当堆中没有内存完成实例分配，并且堆也无法再扩展时，将会抛出OutOfMemoryError异常。

3、程序计数器

程序计数器是一块非常小的内存空间，可以看做是当前线程执行字节码的行号指示器，每个线程都有一个独立的程序计数器，因此程序计数器是线程私有的一块空间，此外，程序计数器是Java虚拟机规定的唯一不会发生内存溢出的区域。

4、虚拟机栈

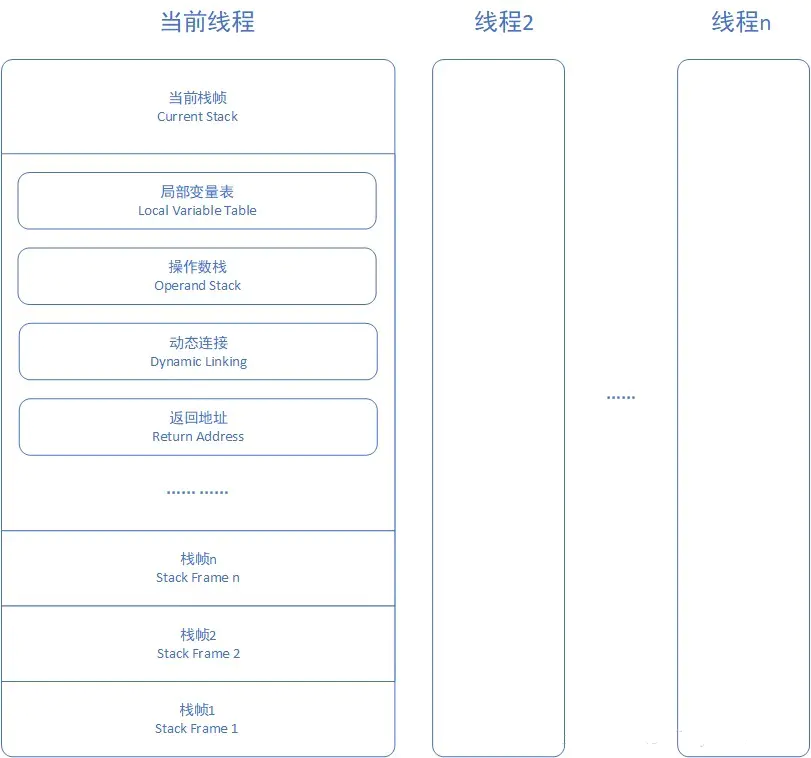

虚拟机栈也是每个线程私有的一块内存空间，它描述的是方法的内存模型，直接看下图所示：

虚拟机会为每个线程分配一个虚拟机栈，每个虚拟机栈中都有若干个栈帧，每个栈帧中存储了局部变量表、操作数栈、动态链接、返回地址等。一个栈帧就对应 Java 代码中的一个方法，当线程执行到一个方法时，就代表这个方法对应的栈帧已经进入虚拟机栈并且处于栈顶的位置，每一个 Java 方法从被调用到执行结束，就对应了一个栈帧从入栈到出栈的过程。

  • 局部变量表(Local Variable Table)是一组变量值存储空间，用于存放方法参数和方法内定义的局部变量。包括8种基本数据类型（int、short、byte、char、double、float、long、boolean）、对象引用（reference类型）和returnAddress类型（指向一条字节码指令的地址）。其中64位长度的long和double类型的数据会占用2个局部变量空间（Slot），其余的数据类型只占用1个。 如果线程请求的栈深度大于虚拟机所允许的深度，将抛出StackOverflowError异常；如果虚拟机栈动态扩展时无法申请到足够的内存时会抛出OutOfMemoryError异常。
  • 操作数栈(Operand Stack)也称作操作栈，是一个后入先出栈(LIFO)。随着方法执行和字节码指令的执行，会从局部变量表或对象实例的字段中复制常量或变量写入到操作数栈，再随着计算的进行将栈中元素出栈到局部变量表或者返回给方法调用者，也就是出栈/入栈操作。
  • 动态链接：Java虚拟机栈中，每个栈帧都包含一个指向运行时常量池中该栈所属方法的符号引用，持有这个引用的目的是为了支持方法调用过程中的动态链接(Dynamic Linking)。
  • 方法返回：无论方法是否正常完成，都需要返回到方法被调用的位置，程序才能继续进行。

5、本地方法栈

本地方法栈与虚拟机栈的区别是，虚拟机栈执行的是 Java 方法，本地方法栈执行的是本地方法（Native Method）,其他基本上一致，在 HotSpot 中直接把本地方法栈和虚拟机栈合二为一，这里暂时不做过多叙述。

6、元空间

上面说到，jdk1.8 中，已经不存在永久代（方法区），替代它的一块空间叫做 “ 元空间 ”，和永久代类似，都是 JVM 规范对方法区的实现，但是元空间并不在虚拟机中，而是使用本地内存，元空间的大小仅受本地内存限制，但可以通过 -XX:MetaspaceSize 和 -XX:MaxMetaspaceSize 来指定元空间的大小。

垃圾回收

如何判断对象可以被回收

堆中几乎放着所有的对象实例，对堆垃圾回收前的第一步就是要判断哪些对象已经死亡（即不能再被任何途径使用的对象）。

引用计数法

给对象中添加一个引用计数器：

  • 每当有一个地方引用它，计数器就加 1；
  • 当引用失效，计数器就减 1；
  • 任何时候计数器为 0 的对象就是不可能再被使用的。

这个方法实现简单，效率高，但是目前主流的虚拟机中并没有选择这个算法来管理内存，其最主要的原因是它很难解决对象之间循环引用的问题。

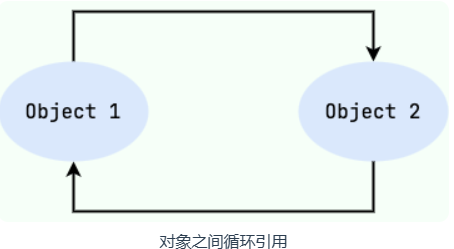

所谓对象之间的相互引用问题，如下面代码所示：除了对象 objA 和 objB 相互引用着对方之外，这两个对象之间再无任何引用。但是他们因为互相引用对方，导致它们的引用计数器都不为 0，于是引用计数算法无法通知 GC 回收器回收他们。

1
2
3
4
5
6
7
8
9
10
11
12
public class ReferenceCountingGc {
    Object instance = null;
    public static void main(String[] args) {
        ReferenceCountingGc objA = new ReferenceCountingGc();
        ReferenceCountingGc objB = new ReferenceCountingGc();
        objA.instance = objB;
        objB.instance = objA;
        objA = null;
        objB = null;
    }
}

可达性分析算法

这个算法的基本思想就是通过一系列的称为 “GC Roots” 的对象作为起点，从这些节点开始向下搜索，节点所走过的路径称为引用链，当一个对象到 GC Roots 没有任何引用链相连的话，则证明此对象是不可用的，需要被回收

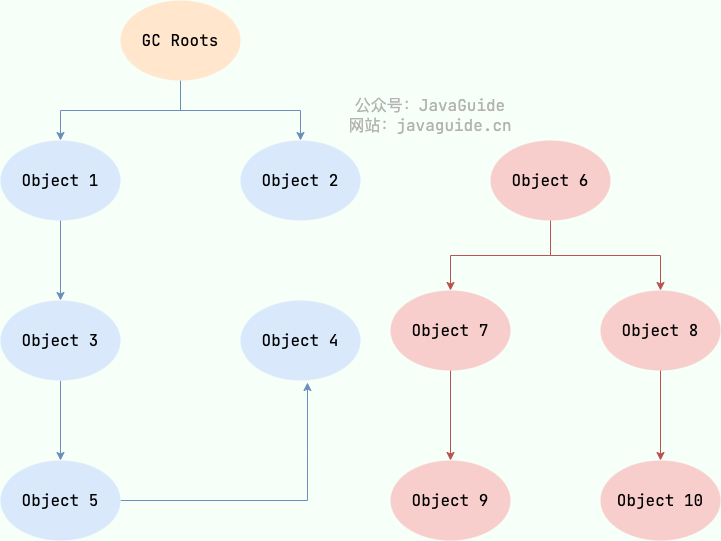

下图中的 Object 6 ~ Object 10 之间虽有引用关系，但它们到 GC Roots 不可达，因此为需要被回收的对象。

哪些对象可以作为GC Roots呢？

  • 虚拟机栈(栈帧中的本地变量表)中引用的对象
  • 本地方法栈(Native 方法)中引用的对象
  • 方法区中类静态属性引用的对象
  • 方法区中常量引用的对象
  • 所有被同步锁持有的对象

对象可以被回收，就代表一定会被回收吗？

即使在可达性分析法中不可达的对象，也并非是“非死不可”的，这时候它们暂时处于“缓刑阶段”，要真正宣告一个对象死亡，至少要经历两次标记过程；可达性分析法中不可达的对象被第一次标记并且进行一次筛选，筛选的条件是此对象是否有必要执行 finalize 方法。当对象没有覆盖 finalize 方法，或 finalize 方法已经被虚拟机调用过时，虚拟机将这两种情况视为没有必要执行。

被判定为需要执行的对象将会被放在一个队列中进行第二次标记，除非这个对象与引用链上的任何一个对象建立关联，否则就会被真的回收。

tags：Object 类中的 finalize 方法一直被认为是一个糟糕的设计，成为了 Java 语言的负担，影响了 Java 语言的安全和 GC 的性能。JDK9 版本及后续版本中各个类中的 finalize 方法会被逐渐弃用移除。忘掉它的存在吧！

引用类型总结

无论是通过引用计数法判断对象引用数量，还是通过可达性分析法判断对象的引用链是否可达，判定对象的存活都与“引用”有关。

JDK1.2 之前，Java 中引用的定义很传统：如果 reference 类型的数据存储的数值代表的是另一块内存的起始地址，就称这块内存代表一个引用。

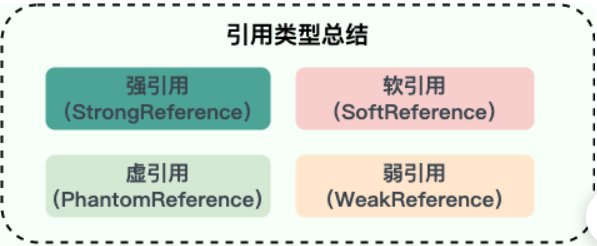

JDK1.2 以后，Java 对引用的概念进行了扩充，将引用分为强引用、软引用、弱引用、虚引用四种（引用强度逐渐减弱）

  • 强引用（StrongReference）

以前我们使用的大部分引用实际上都是强引用，这是使用最普遍的引用。如果一个对象具有强引用，那就类似于必不可少的生活用品，垃圾回收器一般不会回收它。当内存空间不足，Java 虚拟机宁愿抛出 OutOfMemoryError 错误，使程序异常终止，也不会靠随意回收具有强引用的对象来解决内存不足问题。

只有所有 GC Roots 对象都不通过【强引用】引用该对象，该对象才能被垃圾回收

  • 软引用（SoftReference）

如果一个对象只具有软引用，那就类似于可有可无的生活用品。如果内存空间足够，垃圾回收器就不会回收它，如果内存空间不足了，就会回收这些对象的内存。只要垃圾回收器没有回收它，该对象就可以被程序使用。软引用可用来实现内存敏感的高速缓存。

软引用可以和一个引用队列（ReferenceQueue）联合使用，如果软引用所引用的对象被垃圾回收，JAVA 虚拟机就会把这个软引用加入到与之关联的引用队列中。

  • 弱引用（WeakReference）

如果一个对象只具有弱引用，那就类似于可有可无的生活用品。弱引用与软引用的区别在于：只具有弱引用的对象拥有更短暂的生命周期。在垃圾回收器线程扫描它所管辖的内存区域的过程中，一旦发现了只具有弱引用的对象，不管当前内存空间足够与否，都会回收它的内存。不过，由于垃圾回收器是一个优先级很低的线程， 因此不一定会很快发现那些只具有弱引用的对象。

弱引用可以和一个引用队列（ReferenceQueue）联合使用，如果弱引用所引用的对象被垃圾回收，Java 虚拟机就会把这个弱引用加入到与之关联的引用队列中。

  • 虚引用（PhantomReference）

“虚引用”顾名思义，就是形同虚设，与其他几种引用都不同，虚引用并不会决定对象的生命周期。如果一个对象仅持有虚引用，那么它就和没有任何引用一样，在任何时候都可能被垃圾回收。

虚引用主要用来跟踪对象被垃圾回收的活动。

虚引用与软引用和弱引用的一个区别在于： 虚引用必须和引用队列（ReferenceQueue）联合使用。当垃圾回收器准备回收一个对象时，如果发现它还有虚引用，就会在回收对象的内存之前，把这个虚引用加入到与之关联的引用队列中。程序可以通过判断引用队列中是否已经加入了虚引用，来了解被引用的对象是否将要被垃圾回收。程序如果发现某个虚引用已经被加入到引用队列，那么就可以在所引用的对象的内存被回收之前采取必要的行动。

虚引用与软引用和弱引用的一个区别在于： 虚引用必须和引用队列（ReferenceQueue）联合使用。当垃圾回收器准备回收一个对象时，如果发现它还有虚引用，就会在回收对象的内存之前，把这个虚引用加入到与之关联的引用队列中。程序可以通过判断引用队列中是否已经加入了虚引用，来了解被引用的对象是否将要被垃圾回收。程序如果发现某个虚引用已经被加入到引用队列，那么就可以在所引用的对象的内存被回收之前采取必要的行动。

特别注意，在程序设计中一般很少使用弱引用与虚引用，使用软引用的情况较多，这是因为软引用可以加速 JVM 对垃圾内存的回收速度，可以维护系统的运行安全，防止内存溢出（OutOfMemory）等问题的产生。

垃圾回收算法

标记-清除算法

标记-清除（Mark-and-Sweep）算法分为“标记（Mark）”和“清除（Sweep）”阶段：首先标记出所有可回收的对象，在标记完成后统一回收掉所有没有被标记的对象。

它是最基础的收集算法，后续的算法都是对其不足进行改进得到。这种垃圾收集算法会带来两个明显的问题：

  • 效率问题：标记和清除两个过程效率都不高。
  • 空间问题：标记清除后会产生大量不连续的内存碎片。

整个标记-清除过程大致是这样的：

  • 当一个对象被创建时，给一个标记位，假设为 0 (false)；

  • 在标记阶段，我们将所有可达对象（或用户可以引用的对象）的标记位设置为 1 (true)；

  • 扫描阶段清除的就是标记位为 0 (false)的对象

复制算法

为了解决标记-清除算法的效率和内存碎片问题，复制（Copying）收集算法出现了。它可以将内存分为大小相同的两块，每次使用其中的一块。当这一块的内存使用完后，就将还存活的对象复制到另一块去，然后再把使用的空间一次清理掉。这样就使每次的内存回收都是对内存区间的一半进行回收。

虽然改进了标记-清除算法，但依然存在下面这些问题：

  • 可用内存变小：可用内存缩小为原来的一半。
  • 不适合老年代：如果存活对象数量比较大，复制性能会变得很差。

标记-整理算法

标记-整理（Mark-and-Compact）算法是根据老年代的特点提出的一种标记算法，标记过程仍然与“标记-清除”算法一样，但后续步骤不是直接对可回收对象回收，而是让所有存活的对象向一端移动，然后直接清理掉端边界以外的内存。

由于多了整理这一步，因此效率也不高，适合老年代这种垃圾回收频率不是很高的场景。

分代收集算法

当前虚拟机的垃圾收集都采用分代收集算法，这种算法没有什么新的思想，只是根据对象存活周期的不同将内存分为几块。一般将 Java 堆分为新生代和老年代，这样我们就可以根据各个年代的特点选择合适的垃圾收集算法。

比如在新生代中，每次收集都会有大量对象死去，所以可以选择”标记-复制“算法，只需要付出少量对象的复制成本就可以完成每次垃圾收集。而老年代的对象存活几率是比较高的，而且没有额外的空间对它进行分配担保，所以我们必须选择“标记

问题：HotSpot 为什么要分为新生代和老年代？答案在上

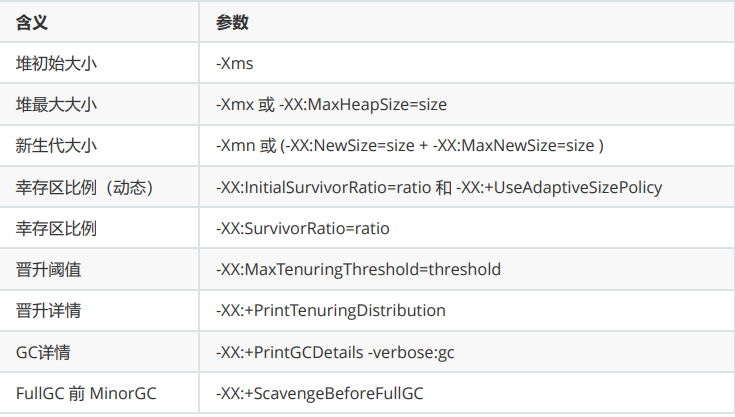

JVM相关参数

垃圾收集器

如果说收集算法是内存回收的方法论，那么垃圾收集器就是内存回收的具体实现。

虽然我们对各个收集器进行比较，但并非要挑选出一个最好的收集器。因为直到现在为止还没有最好的垃圾收集器出现，更加没有万能的垃圾收集器，我们能做的就是根据具体应用场景选择适合自己的垃圾收集器。试想一下：如果有一种四海之内、任何场景下都适用的完美收集器存在，那么我们的 HotSpot 虚拟机就不会实现那么多不同的垃圾收集器了。

JDK 默认垃圾收集器（使用 java -XX:+PrintCommandLineFlags -version 命令查看）：

  • JDK 8：Parallel Scavenge（新生代）+ Parallel Old（老年代）
  • JDK 9 ~ JDK20: G1

Serial 收集器

Serial（串行）收集器是最基本、历史最悠久的垃圾收集器了。大家看名字就知道这个收集器是一个单线程收集器了。它的 “单线程” 的意义不仅仅意味着它只会使用一条垃圾收集线程去完成垃圾收集工作，更重要的是它在进行垃圾收集工作的时候必须暂停其他所有的工作线程（ “Stop The World” ），直到它收集结束。

新生代采用标记-复制算法，老年代采用标记-整理算法。

虚拟机的设计者们当然知道 Stop The World 带来的不良用户体验，所以在后续的垃圾收集器设计中停顿时间在不断缩短（仍然还有停顿，寻找最优秀的垃圾收集器的过程仍然在继续）。

但是 Serial 收集器有没有优于其他垃圾收集器的地方呢？当然有，它简单而高效（与其他收集器的单线程相比）。Serial 收集器由于没有线程交互的开销，自然可以获得很高的单线程收集效率。Serial 收集器对于运行在 Client 模式下的虚拟机来说是个不错的选择。

ParNew 收集器

ParNew 收集器其实就是 Serial 收集器的多线程版本，除了使用多线程进行垃圾收集外，其余行为（控制参数、收集算法、回收策略等等）和 Serial 收集器完全一样。

新生代采用标记-复制算法，老年代采用标记-整理算法。

它是许多运行在 Server 模式下的虚拟机的首要选择，除了 Serial 收集器外，只有它能与 CMS 收集器（真正意义上的并发收集器，后面会介绍到）配合工作。

并行和并发概念补充：

  • 并行（Parallel）：指多条垃圾收集线程并行工作，但此时用户线程仍然处于等待状态。
  • 并发（Concurrent）：指用户线程与垃圾收集线程同时执行（但不一定是并行，可能会交替执行），用户程序在继续运行，而垃圾收集器运行在另一个 CPU 上

Parallel Scavenge 收集器(1.8默认)

Parallel Scavenge 收集器关注点是吞吐量（高效率的利用 CPU）。CMS 等垃圾收集器的关注点更多的是用户线程的停顿时间（提高用户体验）。所谓吞吐量就是 CPU 中用于运行用户代码的时间与 CPU 总消耗时间的比值。 Parallel Scavenge 收集器提供了很多参数供用户找到最合适的停顿时间或最大吞吐量，如果对于收集器运作不太了解，手工优化存在困难的时候，使用 Parallel Scavenge 收集器配合自适应调节策略，把内存管理优化交给虚拟机去完成也是一个不错的选择。

1
2
3
4
5
6
7
8
-XX:+UseParallelGC

    使用 Parallel 收集器+ 老年代串行

-XX:+UseParallelOldGC

    使用 Parallel 收集器+ 老年代并行

新生代采用标记-复制算法，老年代采用标记-整理算法。

这是 JDK1.8 默认收集器

CMS(重点)

CMS（Concurrent Mark Sweep）收集器是一种以获取最短回收停顿时间为目标的收集器。它非常符合在注重用户体验的应用上使用。(关键：最短停顿时间-用户体验)

CMS（Concurrent Mark Sweep）收集器是 HotSpot 虚拟机第一款真正意义上的并发收集器，它第一次实现了让垃圾收集线程与用户线程（基本上）同时工作。

从名字中的Mark Sweep这两个词可以看出，CMS 收集器是一种 “标记-清除”算法实现的，它的运作过程相比于前面几种垃圾收集器来说更加复杂一些。整个过程分为四个步骤：

初始标记： 暂停所有的其他线程，并记录下直接与 root 相连的对象，速度很快；

并发标记： 同时开启 GC 和用户线程，用一个闭包结构去记录可达对象。但在这个阶段结束，这个闭包结构并不能保证包含当前所有的可达对象。因为用户线程可能会不断的更新引用域，所以 GC 线程无法保证可达性分析的实时性。所以这个算法里会跟踪记录这些发生引用更新的地方。

重新标记： 重新标记阶段就是为了修正并发标记期间因为用户程序继续运行而导致标记产生变动的那一部分对象的标记记录，这个阶段的停顿时间一般会比初始标记阶段的时间稍长，远远比并发标记阶段时间短

并发清除： 开启用户线程，同时 GC 线程开始对未标记的区域做清扫

从它的名字就可以看出它是一款优秀的垃圾收集器，主要优点：并发收集、低停顿。但是它有下面三个明显的缺点：

  • 对 CPU 资源敏感；
  • 无法处理浮动垃圾；
  • 它使用的回收算法-“标记-清除”算法会导致收集结束时会有大量空间碎片产生。

G1(重点，1.9及以后默认收集器)

G1 (Garbage-First) 是一款面向服务器的垃圾收集器,主要针对配备多颗处理器及大容量内存的机器. 以极高概率满足 GC 停顿时间要求的同时,还具备高吞吐量性能特征.

(关键：停顿时间、高吞吐量)

特点：

  • 并行与并发：充分利用CPU、多核环境的优势，使用多个CPU缩短STW时间，支持用户线程和GC并发
  • 分代收集：虽然G1可以不需要其他收集器配合就能独立管理整个GC堆，依然保留了分代概念
  • 空间整合：G1 从整体来看是基于“标记-整理”算法实现的收集器；从局部上来看是基于“标记-复制”算法实现的。
  • 可预测的停顿：能建立可预测的停顿时间模型，能让使用者明确指定在一个长度为 M 毫秒的时间片段内，消耗在垃圾收集上的时间不得超过 N 毫秒

G1 收集器的运作大致分为以下几个步骤：

  • 初始标记
  • 并发标记
  • 最终标记
  • 筛选回收

G1 收集器在后台维护了一个优先列表，每次根据允许的收集时间，优先选择回收价值最大的 Region(这也就是它的名字 Garbage-First 的由来) 。这种使用 Region 划分内存空间以及有优先级的区域回收方式，保证了 G1 收集器在有限时间内可以尽可能高的收集效率（把内存化整为零）。

从 JDK9 开始，G1 垃圾收集器成为了默认的垃圾收集器。
