MySQL一条行记录的存储细节

知道MySQL一条行记录的存储细节后还能解锁以下问题

MySQL 的 NULL 值会占用空间吗？
MySQL 怎么知道 varchar(n) 实际占用数据的大小？
MySQL 怎么知道 varchar(n) 实际占用数据的大小？

MySQL 的数据存放在哪个文件？

MySQL的存储行为是由存储引擎实现的，不同的存储引擎保存的文件自然也不同，这里就以默认的InnoDB存储引擎为例

先来看看 MySQL 数据库的文件存放在哪个目录？

mysql> SHOW VARIABLES LIKE 'datadir';
+---------------+-----------------+
| Variable_name | Value           |
+---------------+-----------------+
| datadir       | /var/lib/mysql/ |
+---------------+-----------------+
1 row in set (0.00 sec)

我们每创建一个 database（数据库）都会在 /var/lib/mysql/ 目录里面创建一个以 database 为名的目录，然后保存表结构和表数据的文件都会存放在这个目录里。

比如，我这里有一个名为 my_test 的 database，该 database 里有一张名为 t_order 数据库表。

然后，我们进入 /var/lib/mysql/my_test 目录，看看里面有什么文件？

[root@xiaolin ~]#ls /var/lib/mysql/my_test
db.opt
t_order.frm
t_order.ibd

db.opt,用来存储当前数据库的默认字符集和字符校验规则
t_order.frm, t_order 的表结构会保存在这个文件。在 MySQL 中建立一张表都会生成一个.frm 文件，该文件是用来保存每个表的元数据信息的，主要包含表结构定义。
t_order.ibd，t_order 的表数据会保存在这个文件。

InnoDB行格式有哪些？

行格式（row_format），就是一条记录的存储结构。

InnoDB 提供了 4 种行格式，分别是 Redundant、Compact、Dynamic和 Compressed 行格式。

Redundant 行格式我这里就不讲了，因为现在基本没人用了，这次重点介绍 Compact 行格式，因为 Dynamic 和 Compressed 这两个行格式跟 Compact 非常像。

COMPACT 行格式长什么样？

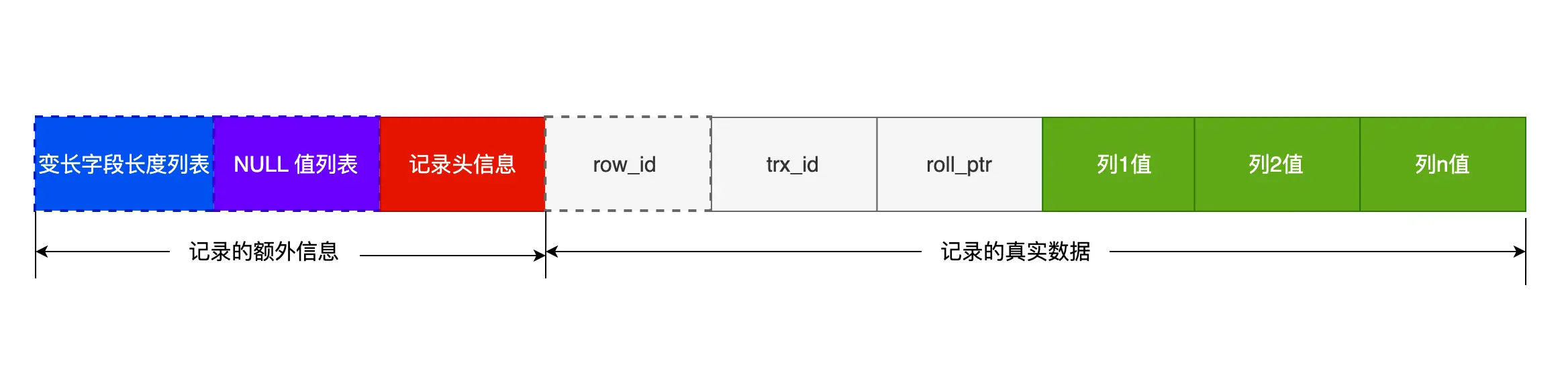

可以看到，一条完整的记录分为「记录的额外信息」和「记录的真实数据」两个部分。

记录的额外信息

变长字段长度列表

varchar是变长的，变长字段实际存储的数据的长度(大小)不固定的。

所以，在存储数据的时候，也要把数据占用的大小存起来，存到「变长字段长度列表」里面，读取数据的时候才能根据这个「变长字段长度列表」去读取对应长度的数据。其他 TEXT、BLOB 等变长字段也是这么实现的。

为了展示「变长字段长度列表」具体是怎么保存「变长字段的真实数据占用的字节数」，我们先创建这样一张表，字符集是 ascii（所以每一个字符占用的 1 字节），行格式是 Compact，t_user 表中 name 和 phone 字段都是变长字段：

CREATE TABLE `t_user` (
  `id` int(11) NOT NULL,
  `name` VARCHAR(20) DEFAULT NULL,
  `phone` VARCHAR(20) DEFAULT NULL,
  `age` int(11) DEFAULT NULL,
  PRIMARY KEY (`id`) USING BTREE
) ENGINE = InnoDB DEFAULT CHARACTER SET = ascii ROW_FORMAT = COMPACT;

现在 t_user 表里有这三条记录：

先来看第一条记录：

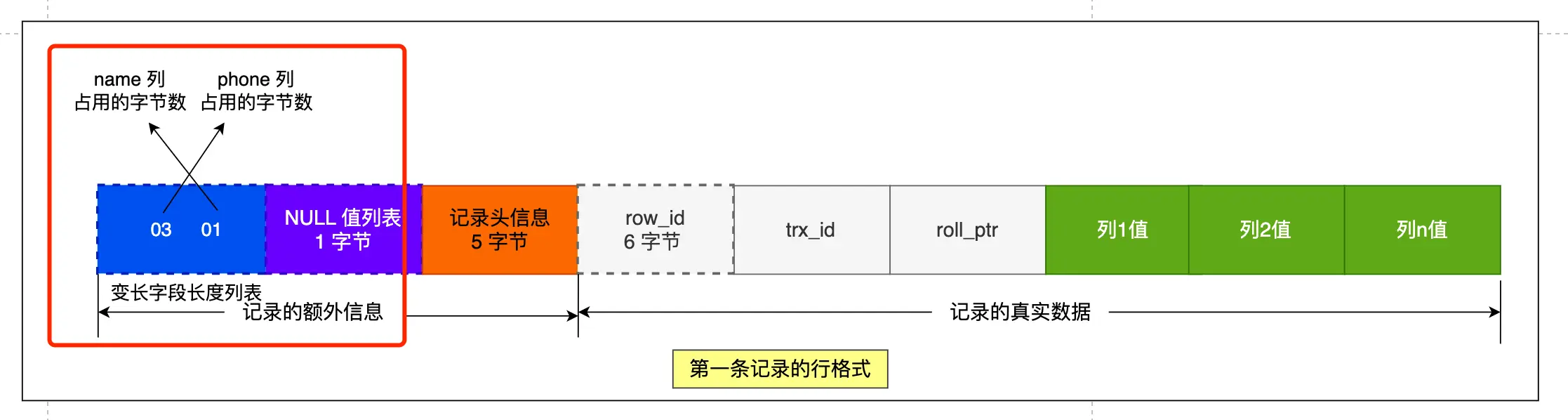

name 列的值为 a，真实数据占用的字节数是 1 字节，十六进制 0x01；
phone 列的值为 123，真实数据占用的字节数是 3 字节，十六进制 0x03；
age 列和 id 列不是变长字段，所以这里不用管。

这些变长字段的真实数据占用的字节数会按照列的顺序逆序存放，

所以「变长字段长度列表」里的内容是「 03 01」，而不是「01 03」。

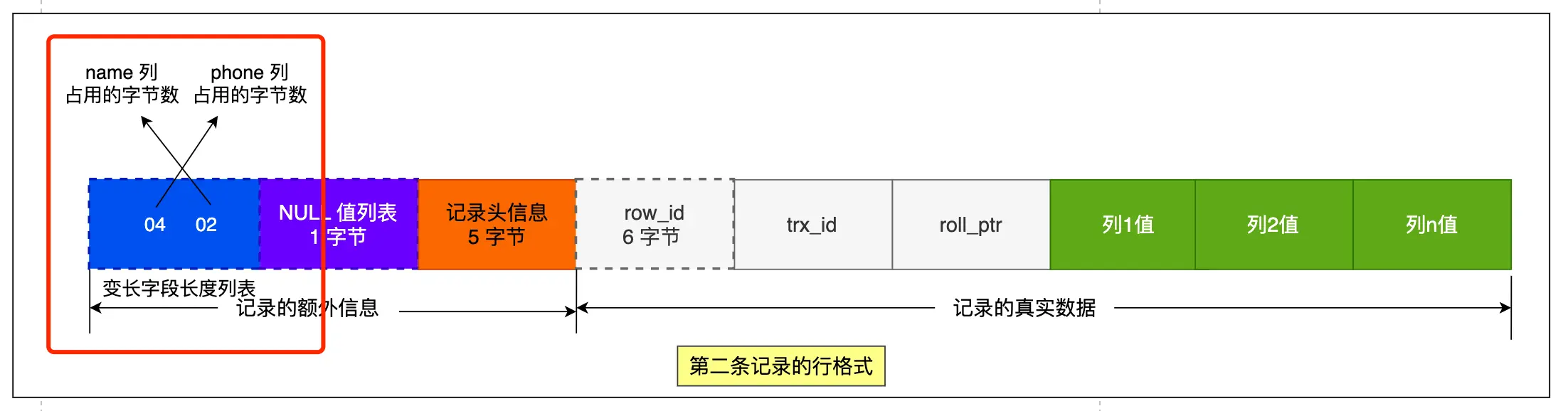

同样的道理，我们也可以得出第二条记录的行格式中，「变长字段长度列表」里的内容是「 04 02」，如下图：

第三条记录中 phone 列的值是 NULL，NULL 是不会存放在行格式中记录的真实数据部分里的，所以「变长字段长度列表」里不需要保存值为 NULL 的变长字段的长度。

NULL值列表

表中的某些列可能会存储 NULL 值，如果把这些 NULL 值都放到记录的真实数据中会比较浪费空间，所以 Compact 行格式把这些值为 NULL 的列存储到 NULL值列表中。

如果存在允许 NULL 值的列，则每个列对应一个二进制位（bit），二进制位按照列的顺序逆序排列。

二进制位的值为1时，代表该列的值为NULL。
二进制位的值为0时，代表该列的值不为NULL。

另外，NULL 值列表必须用整数个字节的位表示（1字节8位），如果使用的二进制位个数不足整数个字节，则在字节的高位补 0。

还是以 t_user 表的这三条记录作为例子：

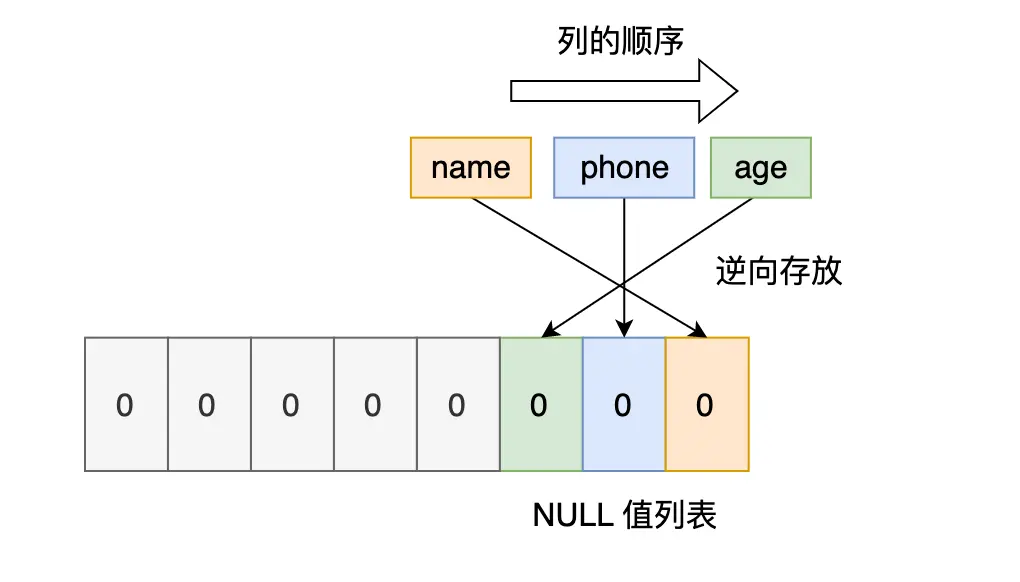

先来看第一条记录，第一条记录所有列都有值，不存在 NULL 值，所以用二进制来表示是酱紫的：

所以，对于第一条数据，NULL 值列表用十六进制表示是 0x00。

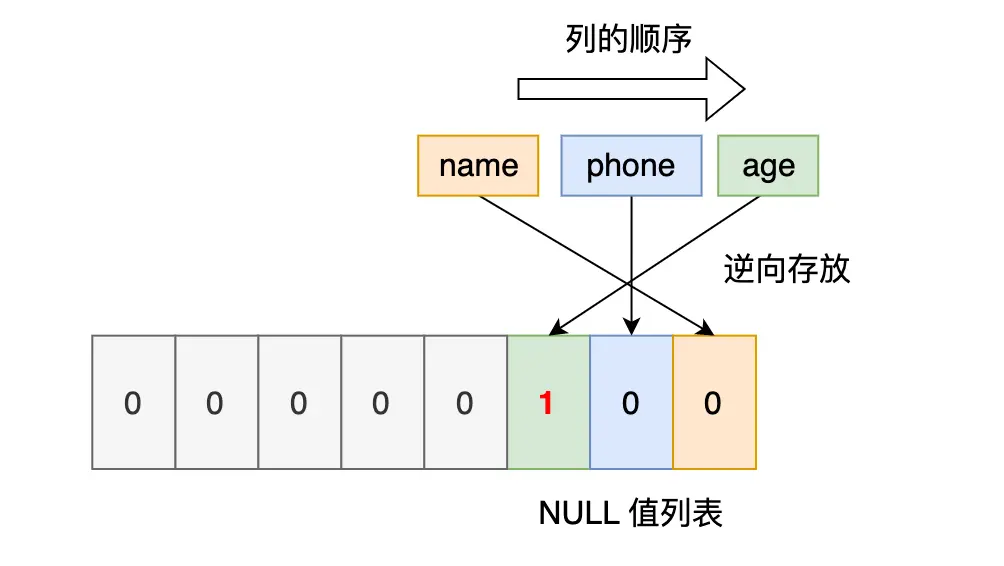

下来看第二条记录，第二条记录 age 列是 NULL 值，所以，对于第二条数据，NULL值列表用十六进制表示是 0x04。

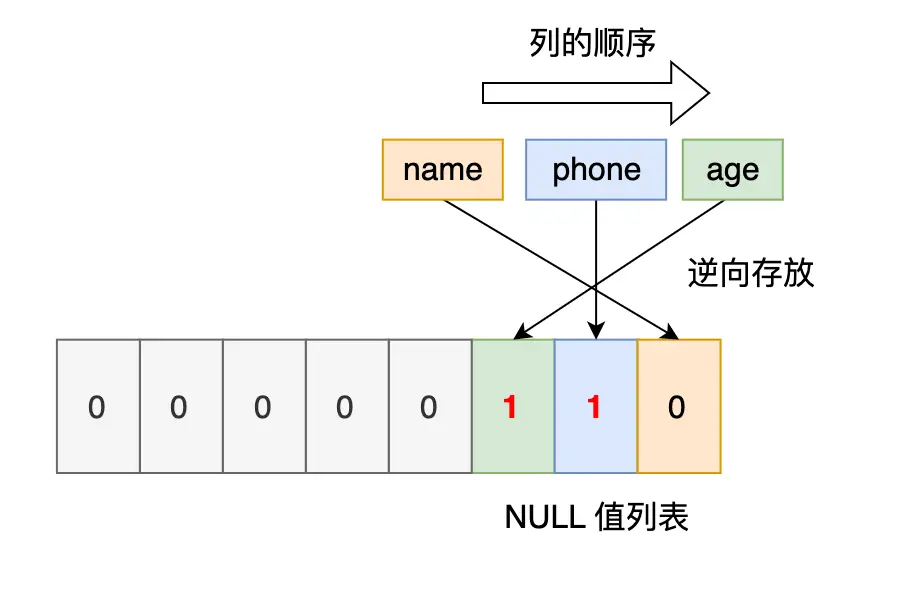

最后第三条记录，第三条记录 phone 列和 age 列是 NULL 值，所以，对于第三条数据，NULL 值列表用十六进制表示是 0x06。

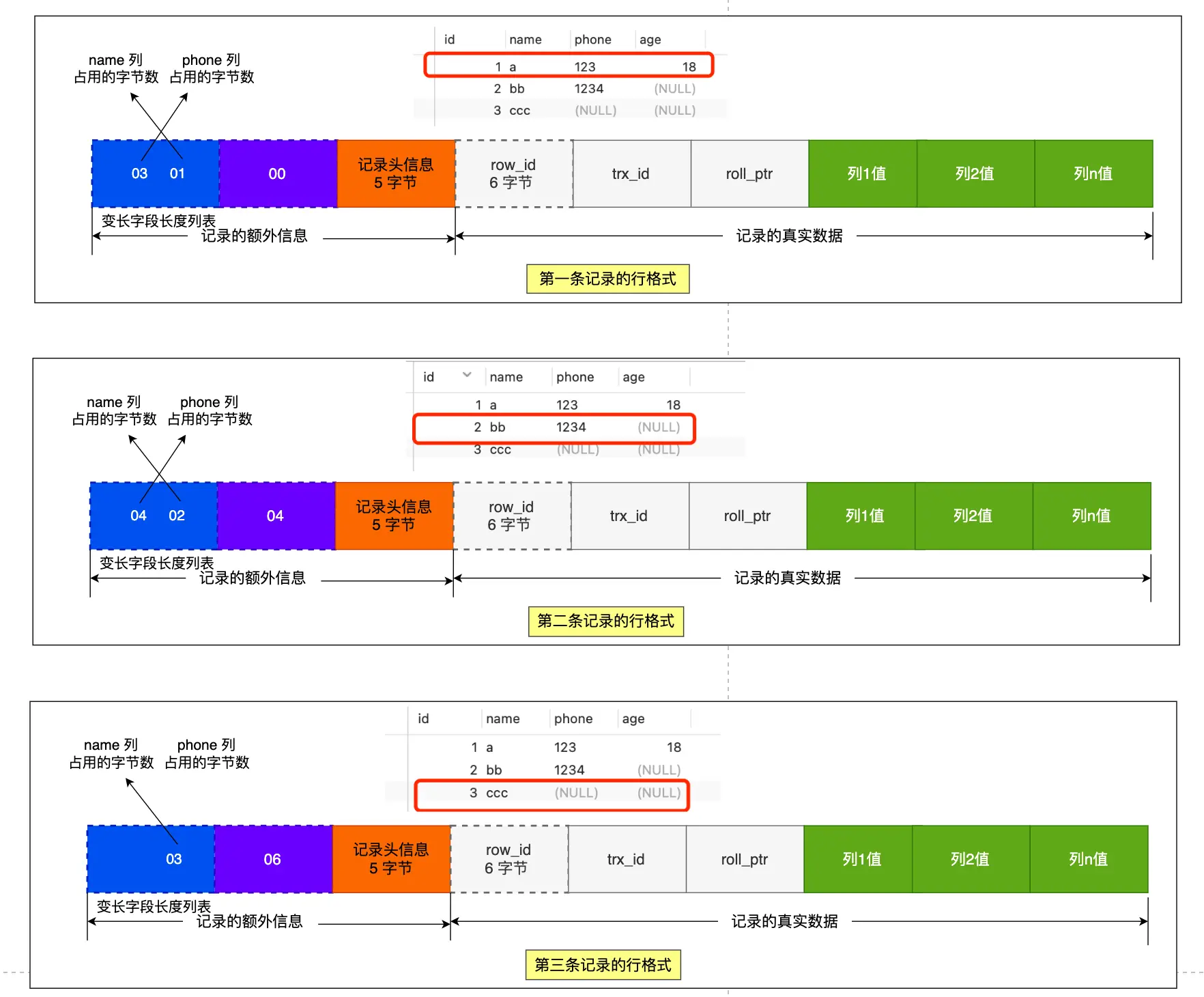

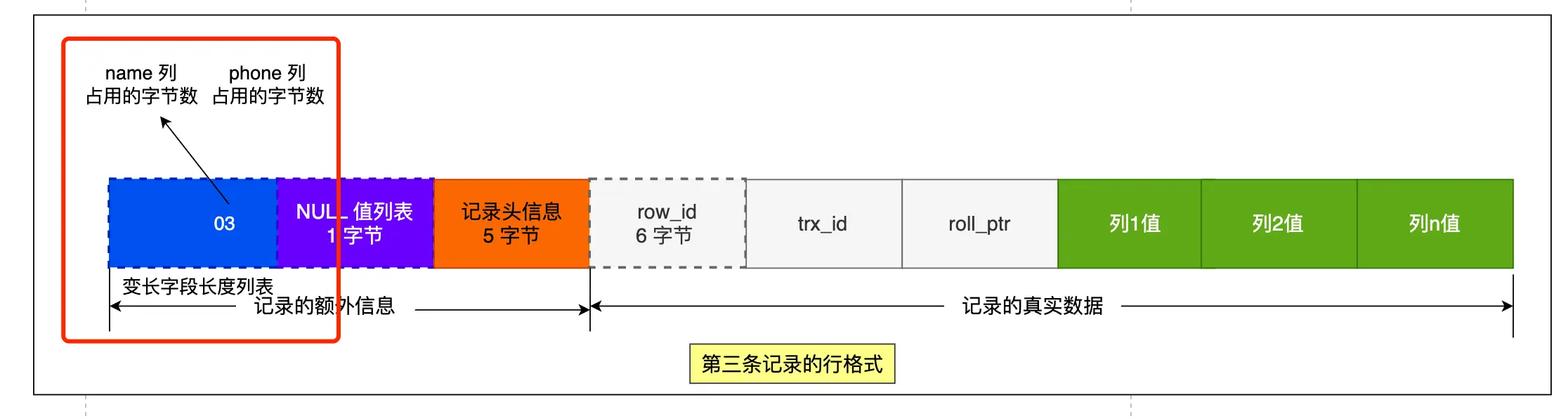

我们把三条记录的 NULL 值列表都填充完毕后，它们的行格式是这样的：

每个数据库表的行格式都有「NULL 值列表」吗？

NULL 值列表也不是必须的。

当数据表的字段都定义成 NOT NULL 的时候，这时候表里的行格式就不会有 NULL 值列表了。

记录头信息

记录头信息中包含的内容很多，我就不一一列举了，这里说几个比较重要的：

delete_mask ：标识此条数据是否被删除。从这里可以知道，我们执行 detele 删除记录的时候，并不会真正的删除记录，只是将这个记录的 delete_mask 标记为 1。
next_record：下一条记录的位置。从这里可以知道，记录与记录之间是通过链表组织的。在前面我也提到了，指向的是下一条记录的「记录头信息」和「真实数据」之间的位置，这样的好处是向左读就是记录头信息，向右读就是真实数据，比较方便。
record_type：表示当前记录的类型，0表示普通记录，1表示B+树非叶子节点记录，2表示最小记录，3表示最大记录

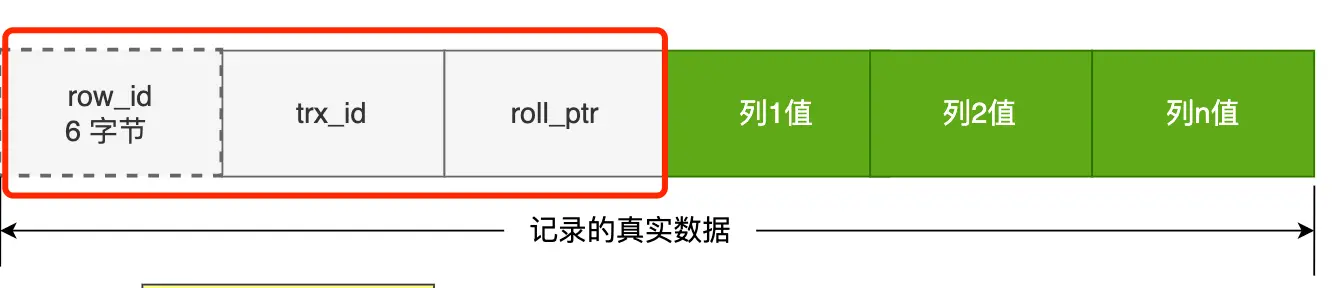

记录的真实数据

row_id

如果我们建表的时候指定了主键或者唯一约束列，那么就没有 row_id 隐藏字段了。如果既没有指定主键，又没有唯一约束，那么 InnoDB 就会为记录添加 row_id 隐藏字段。row_id不是必需的，占用 6 个字节。

trx_id

事务id，表示这个数据是由哪个事务生成的。 trx_id是必需的，占用 6 个字节。

roll_pointer

这条记录上一个版本的指针。roll_pointer 是必需的，占用 7 个字节。

varchar(n) 中 n 最大取值为多少？

我们要清楚一点，MySQL 规定除了 TEXT、BLOBs 这种大对象类型之外，其他所有的列（不包括隐藏列和记录头信息）占用的字节长度加起来不能超过 65535 个字节。

也就是说，一行记录除了 TEXT、BLOBs 类型的列，限制最大为 65535 字节，注意是一行的总长度，不是一列。

知道了这个前提之后，我们再来看看这个问题：「varchar(n) 中 n 最大取值为多少？」

varchar(n) 字段类型的 n 代表的是最多存储的字符数量，并不是字节大小哦。

要算 varchar(n) 最大能允许存储的字节数，还要看数据库表的字符集，因为字符集代表着，1个字符要占用多少字节，比如 ascii 字符集， 1 个字符占用 1 字节，那么 varchar(100) 意味着最大能允许存储 100 字节的数据。

单字段情况

前面我们知道了，一行记录最大只能存储 65535 字节的数据。

那假设数据库表只有一个 varchar(n) 类型的列且字符集是 ascii，在这种情况下， varchar(n) 中 n 最大取值是 65535 吗？

不着急说结论，我们先来做个实验验证一下。

我们定义一个 varchar(65535) 类型的字段，字符集为 ascii 的数据库表。

1
2
3

CREATE TABLE test (
`name` VARCHAR(65535)  NULL
) ENGINE = InnoDB DEFAULT CHARACTER SET = ascii ROW_FORMAT = COMPACT;

看能不能成功创建一张表：

创建失败了

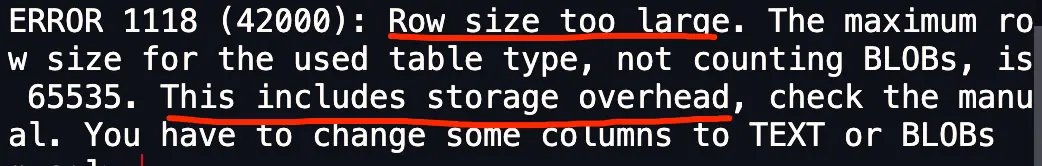

从报错信息就可以知道一行数据的最大字节数是 65535（不包含 TEXT、BLOBs 这种大对象类型），其中包含了 storage overhead。

问题来了，这个 storage overhead 是什么呢？其实就是「变长字段长度列表」和「NULL 值列表」，也就是说一行数据的最大字节数 65535，其实是包含「变长字段长度列表」和「NULL 值列表」所占用的字节数的。所以，我们在算 varchar(n) 中 n 最大值时，需要减去 storage overhead 占用的字节数。

所以，在数据库表只有一个 varchar(n) 字段且字符集是 ascii 的情况下，varchar(n) 中 n 最大值 = 65535 - 2 - 1 = 65532。

在 UTF-8 字符集下，一个字符最多需要三个字节，varchar(n) 的 n 最大取值就是 65532/3 = 21844。

上面所说的只是针对于一个字段的计算方式。

总结

MySQL 的 NULL 值是怎么存放的？

MySQL 的 Compact 行格式中会用「NULL值列表」来标记值为 NULL 的列，NULL 值并不会存储在行格式中的真实数据部分。

NULL值列表会占用 1 字节空间，当表中所有字段都定义成 NOT NULL，行格式中就不会有 NULL值列表，这样可节省 1 字节的空间。

MySQL 怎么知道 varchar(n) 实际占用数据的大小？

MySQL 的 Compact 行格式中会用「变长字段长度列表」存储变长字段实际占用的数据大小。

varchar(n) 中 n 最大取值为多少？

一行记录最大能存储 65535 字节的数据，但是这个是包含「变长字段字节数列表所占用的字节数」和「NULL值列表所占用的字节数」。所以，我们在算 varchar(n) 中 n 最大值时，需要减去这两个列表所占用的字节数。

如果一张表只有一个 varchar(n) 字段，且允许为 NULL，字符集为 ascii。varchar(n) 中 n 最大取值为 65532。

计算公式：65535 - 变长字段字节数列表所占用的字节数 - NULL值列表所占用的字节数 = 65535 - 2 - 1 = 65532。

如果有多个字段的话，要保证所有字段的长度 + 变长字段字节数列表所占用的字节数 + NULL值列表所占用的字节数 <= 65535。
